Радиальные шарикоподшипники: полное руководство по типам, применению и техническому обслуживанию

Введение в радиальные шарикоподшипники

В мире машиностроения и вращающихся машин лишь немногие компоненты являются столь фундаментальными и широко используемыми, как радиальные шарикоподшипники . Эти невоспетые герои движения являются неотъемлемой частью бесчисленного количества устройств, от простой бытовой техники до сложных аэрокосмических систем. Известные своей простотой, универсальностью и эффективностью, радиальные шарикоподшипники являются наиболее распространенным типом подшипник качения , класс механических компонентов, предназначенных для уменьшения трения и опорных нагрузок.

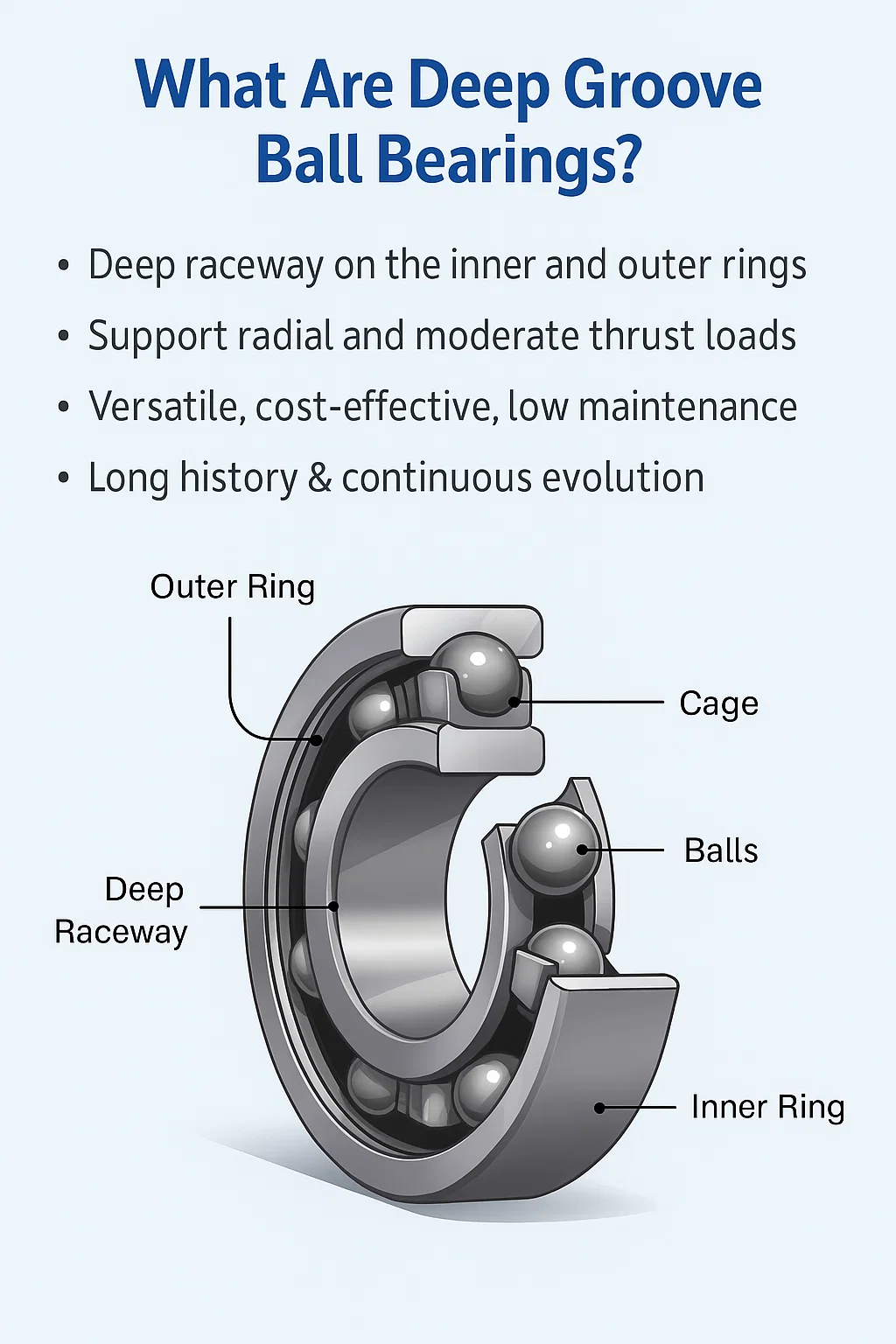

Что такое радиальные шарикоподшипники?

А радиальный шарикоподшипник это тип подшипник имеет глубокую непрерывную дорожку качения как на внутреннем, так и на внешнем кольцах. Эта дорожка качения имеет радиус немного больший, чем у шариков, что позволяет подшипник справиться с обоими радиальная нагрузка (сила, перпендикулярная валу) и умеренная осевая нагрузка или осевая нагрузка (сила, параллельная валу). Основные компоненты включают внутреннее кольцо, внешнее кольцо, набор прецизионных деталей. шарикоподшипники и клетка для правильного расположения и направления мячей. Такая конструкция обеспечивает плавное и эффективное вращение, сводя к минимуму трение и потери энергии.

Ключевые характеристики и преимущества

Широкое использование радиальные шарикоподшипники является свидетельством их исключительных характеристик и преимуществ.

• Универсальность: Их уникальная конструкция дорожки качения позволяет им эффективно поддерживать оба радиальная нагрузка и значительная степень осевая нагрузка , что делает их пригодными для широкого спектра подшипник applications .

• Высокоскоростные возможности: Благодаря низкому коэффициенту трения эти подшипникs идеальны для высокоскоростной работы.

• Экономическая эффективность: Они являются одними из наиболее широко производимых подшипник types , что означает высокий уровень стандартизации и более низкую стоимость по сравнению с другими специальностями. подшипникs .

• Низкие эксплуатационные расходы: Многие радиальные шарикоподшипники доступны в герметичных или экранированных версиях, с предварительной смазкой на весь срок службы, практически не требующей подшипник maintenance .

• Тихая работа: Их прецизионная конструкция обеспечивает плавное вращение, что приводит к низкому уровню шума и вибрации.

Краткая история и эволюция

Идея использования тел качения для уменьшения трения возникла много веков назад, а ранние проекты были созданы Леонардо да Винчи. Однако современный шарикоподшипник как мы знаем, оно начало формироваться во время промышленной революции, когда росла потребность в более эффективном оборудовании. радиальный шарикоподшипник Впервые дизайн был изобретен в конце 19-го и начале 20-го веков, при этом ключевые инновации были сосредоточены на геометрии дорожек качения и точности изготовления. Со временем прогресс в подшипник materials , смазка , а технологии производства позволили повысить грузоподъемность, увеличить скорость и продлить срок службы, что делает их прочными и надежными компонентами, которыми они являются сегодня. Эта эволюция укрепила их позиции как незаменимого компонента практически во всех отраслях.

Типы радиальных шарикоподшипников

Хотя все радиальные шарикоподшипники имеют общую фундаментальную конструкцию, они производятся в различных конфигурациях для удовлетворения конкретных требований различных подшипник applications . Понимание этих различных подшипник types имеет решающее значение для выбора правильного компонента для конкретной задачи. Основные различия заключаются в количестве рядов шариков и типе используемого уплотнения или защиты.

Однорядные радиальные шарикоподшипники

Это наиболее широко используемый и узнаваемый шарикоподшипник тип . Как следует из названия, они имеют один ряд шарикоподшипники между внутренним и внешним кольцами. Один ряд подшипникs очень универсальны, способны обрабатывать значительные радиальная нагрузка и, благодаря глубоким канавкам качения, умеренный осевая нагрузка в обоих направлениях. Их прочная и простая конструкция делает их пригодными для широкого спектра применений: от электродвигателей и автомобильных компонентов до электроинструментов и бытовой техники. Низкое трение и высокая скорость делают их отличным выбором для большинства машин общего назначения. подшипник applications .

Двухрядные радиальные шарикоподшипники

Для приложения которые требуют большей грузоподъемности и жесткости, чем однорядные подшипник могу предоставить двойной ряд радиальный шарикоподшипник это идеальное решение. По сути два одиночных ряда подшипникs объединенные в единое целое, это тип имеет два параллельных ряда шариков. Двухрядная конструкция значительно увеличивает подшипник's радиальная и осевая грузоподъемность. Более широкая опорная база также обеспечивает большую устойчивость и жесткость, что делает их особенно эффективными в случаях, когда вал необходимо прочно удерживать на месте. Несмотря на то, что они крупнее и более специализированы, они являются отличным выбором для тяжелой техники, сельскохозяйственного оборудования и промышленных насосов, где производительность при высоких нагрузках является приоритетом.

Миниатюрные шарикоподшипники

Миниатюра шарикоподшипники являются специализированными тип из радиальный шарикоподшипник определяются их очень маленькими размерами, с внешним диаметром менее 30 мм. Несмотря на свои крошечные размеры, они спроектированы с таким же высоким характеристики как и их более крупные аналоги. Эти подшипникs являются важнейшими компонентами прецизионных инструментов и оборудования, где пространство крайне ограничено. Общий приложения включают стоматологические бормашины, робототехнику, медицинские инструменты, компьютерные вентиляторы и другие мелкие механические устройства. В их конструкции приоритет отдается низкому трению и плавной работе, что делает их жизненно важной частью миниатюрных, высокоскоростных и точных систем.

Открытые, экранированные и закрытые подшипники

Защита внутренних компонентов и смазка имеет первостепенное значение для долговечности и производительности любого подшипник . Радиальные шарикоподшипники доступны в трех конфигурациях первичной защиты:

• Открытые подшипники: Этот базовый тип не имеет печатей и щитов. Внутренние компоненты открыты, что выгодно для приложения где подшипник регулярно смазывается маслом или консистентной смазкой из внешнего источника или работает в чистой среде. Они обеспечивают минимальное трение и способны развивать самые высокие скорости.

• Экранированные подшипники: Обозначаются буквой «З» (для одного щитка) или «ZZ» (для двух щитков). подшипникs имеют бесконтактные металлические экраны, запрессованные во внешнее кольцо. Эти экраны предотвращают попадание крупных частиц в подшипник при этом допуская утечку некоторого количества смазки и обеспечивая немного более высокий предел скорости, чем у закрытых подшипников. Они подходят для сред с минимальным загрязнением.

• Герметичные подшипники: Обозначаются буквами «RС» (для одного резинового уплотнения) или «2RS» (для двух резиновых уплотнений). подшипникs иметь гибкое резиновое манжетное уплотнение, контактирующее с внутренним кольцом. Такая конструкция обеспечивает превосходную защиту как от твердых загрязнений, так и от влаги. Они предварительно смазаны консистентной смазкой на весь срок службы и являются популярным выбором для подшипник applications в пыльных или влажных помещениях. Компромиссом является небольшое увеличение трения, что приводит к более низкому пределу скорости по сравнению с открытыми или экранированными. подшипникs .

Понимание этих разных подшипник types и их специфических особенностей является первым шагом в обеспечении успешного установка и длительный и надежный срок службы.

Аpplications of Deep Groove Ball Bearings

Универсальность и надежность радиальные шарикоподшипники сделать их краеугольным камнем практически во всех отраслях, где используются вращающиеся машины. От тяжелого промышленного оборудования до повседневных потребительских товаров — эти важные компоненты разработаны для работы в самых разных условиях. Ниже приведены некоторые из наиболее известных подшипник applications где их уникальные характеристики используются для оптимальной производительности.

Аutomotive Industry

Автомобильный сектор является основным потребителем радиальные шарикоподшипники . Они незаменимы для плавной и эффективной работы многих вращающихся частей автомобиля. Их можно найти в ступицах колес, где они выдерживают вес автомобиля и обеспечивают свободное вращение колеса с минимальным трением. Они также играют решающую роль в трансмиссиях и генераторах переменного тока, где они работают на высоких скоростях и в комбинированном режиме. радиальная нагрузка и осевая нагрузка генерируется в процессе работы. Прочность и долговечность характеристики из шарикоподшипники жизненно важны для обеспечения надежности и безопасности транспортного средства на протяжении тысяч миль.

Электродвигатели

Электродвигатели – рабочие лошадки как промышленного, так и бытового назначения. приложения , сильно полагаться на радиальные шарикоподшипники для поддержки вала ротора. подшипникs позволяют валу вращаться на высоких скоростях с минимальными потерями энергии. Их низкое трение и бесшумная работа особенно важны для электродвигателей, поскольку они способствуют повышению общей эффективности двигателя и снижению шума. Будь то небольшой вентиляторный двигатель или большой промышленный двигатель для заводского оборудования, производительность подшипник напрямую влияет на срок службы и мощность двигателя.

Насосы и компрессоры

В насосах и компрессорах радиальные шарикоподшипники имеют решающее значение для поддержки вращающихся валов, которые перемещают жидкости или сжимают газы. Эти приложения изten involve high speeds and significant радиальная нагрузка от крыльчатки или поршня. подшипникs должны быть достаточно прочными, чтобы выдерживать эти силы, сохраняя при этом точное выравнивание для предотвращения износа. Их надежность в этих сложных условиях обеспечивает стабильную и эффективную работу систем обработки жидкостей в установках HVАС, промышленных процессах и водоочистных сооружениях.

Бытовая техника и электроинструменты

Удобство современной жизни часто обеспечивается небольшими электродвигателями, каждый из которых использует радиальные шарикоподшипники . От барабана стиральной машины до внутренних механизмов пылесоса — все это подшипникs обеспечить бесшумное и плавное вращение движущихся частей. Они также встречаются в электроинструментах, таких как дрели, пилы и шлифовальные машины, где они должны выдерживать резкие силы и высокие скорости работы. Низкий техническое обслуживание требования к запечатанному шарикоподшипники сделать их идеальными для потребительских товаров, где смазка и servicing are not typically part of the user's routine.

Аerospace

В аэрокосмической отрасли ставки невероятно высоки, и надежность каждого компонента имеет первостепенное значение. Радиальные шарикоподшипники используются в критических приложения начиная от систем управления полетом и шасси и заканчивая аксессуарами для двигателей. Эти подшипникs изготавливаются с предельной точностью характеристики и are often made from specialized materials to perform under extreme temperatures and pressures. While the principles of a standard подшипник применять, качество и подшипник materials используемые в аэрокосмической отрасли, созданы с учетом абсолютной надежности, демонстрируя огромное доверие, оказываемое этому фундаментальному компоненту.

Материалы, используемые в радиальных шарикоподшипниках

Производительность и долговечность радиальный шарикоподшипник в основном определяются подшипник materials использовано при его строительстве. Хотя базовая конструкция подшипник остается неизменным, выбор материала колец, шариков и сепаратора осуществляется с учетом конкретных требований приложение , включая нагрузку, скорость, температуру и факторы окружающей среды.

Хромированная сталь

Для the vast majority of подшипник applications , хромированная сталь является стандартным материалом для внутреннего и наружного колец, а также шарикоподшипники себя. Этот материал, обычно высокоуглеродистая хромистая сталь (например, АISI 52100), обеспечивает исключительный баланс твердости, износостойкости и усталостной прочности. Он подвергается термической обработке для достижения твердости по Роквеллу около 60-64 HRС, что делает его невероятно прочным и способным выдерживать высокие нагрузки. радиальная нагрузка и осевая нагрузка . Надежность и экономичность хромированная сталь сделали его идеальным выбором для общего назначения радиальные шарикоподшипники в бесчисленных отраслях.

Нержавеющая сталь

Когда подшипник требуется для работы в агрессивной среде, например, в пищевой промышленности, медицинском оборудовании или морском судоходстве. приложения , нержавеющая сталь является предпочтительным материалом. Подшипники из нержавеющей стали изготовлены из сплавов с высоким содержанием хрома (например, AISI 440С), которые обеспечивают отличную устойчивость к влаге, химикатам и ржавчине. Хоть и не так сложно, как хромированная сталь , что может привести к несколько более низкой динамической нагрузке, их превосходная коррозионная стойкость является решающим преимуществом. Это делает их важным компонентом приложения там, где санитария и устойчивость к химическим чистящим средствам не подлежат обсуждению.

Керамические материалы

Для high-performance, specialized подшипник applications , керамические материалы представляют собой значительный скачок в технологии. Эти подшипникs обычно представляют собой шарики, сделанные из материалы как нитрид кремния ( $S{я}_3{Н}_4$ ) или Цирконий ( $Zр{О}_2$ ), которые часто сочетаются со стальными кольцами для создания «гибридного подшипник ." Преимущества керамические подшипники существенны: они значительно легче стали, немагнитны и устойчивы к коррозии. Их высокая жесткость и низкое тепловое расширение обеспечивают более высокую точность и возможность работать на гораздо более высоких скоростях и температурах с минимальными затратами. смазка . Предлагая непревзойденную производительность, высокая стоимость керамические материалы означает, что они в основном используются в критических приложения такие как аэрокосмическая промышленность, автоспорт и специализированная высокоскоростная техника.

Сепараторы: сталь, латунь и полиамид.

подшипник's Клетка, также известная как фиксатор, выполняет важнейшую функцию разделения шариков и равномерного направления их по дорожке качения. Материал сепаратора выбирается в зависимости от скорости, температуры и требований к смазке.

• Прессованные стальные клетки: most common тип Они штампованы из листового металла и являются прочными, долговечными и экономичными. Они подходят для большинства универсальных целей. подшипник applications .

• Механически обработанные латунные клетки: Используется для более крупных подшипникs или in more demanding conditions, латунные клетки они прочнее и стабильнее при высоких температурах и скоростях. Они обеспечивают лучшую производительность в приложения с бедными смазка и are common in industrial gearboxes and pumps.

• Полиамидные клетки (нейлон): Эти сепараторы, отлитые из армированного полимера, легкие, гибкие и обладают отличными свойствами низкого трения. Они идеально подходят для высокоскоростных и малошумных приложения и are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.

careful selection of these подшипник materials является жизненно важной частью характеристики процесс, обеспечивающий подшипник идеально соответствует своему назначению и окружающей среде.

Понимание грузоподъемности и скоростей

Выбор правильного радиальный шарикоподшипник для данного приложение требует большего, чем просто знание его размеров. Фундаментальное понимание подшипник specifications , особенно допустимая нагрузка и номинальная скорость, важны для обеспечения надежности и долговечности. Эти рейтинги определяют пределы подшипник's производительность и являются решающими факторами в процессе выбора.

Радиальная нагрузка и осевая нагрузка

Каждый подшипник предназначен для поддержки определенного тип из force or load. Радиальные шарикоподшипники особенно универсальны, поскольку могут обрабатывать оба радиальная нагрузка и осевая нагрузка .

• Радиальная нагрузка: Это сила, действующая перпендикулярно валу. Это основная нагрузка, которую чаще всего радиальные шарикоподшипники предназначены для поддержки, а их глубокие дорожки качения обеспечивают отличную поддержку этих сил.

• Аxial Load (or Thrust Load): Это сила, действующая параллельно валу. Хотя некоторые подшипник types разработаны специально для осевая нагрузка глубокая геометрия дорожки качения радиальные шарикоподшипники позволяет им справляться с умеренными осевая нагрузка в обоих направлениях. Эта возможность двойного назначения делает их идеальным выбором для приложения при комбинированных условиях нагрузки.

Статическая и динамическая нагрузка

Производители предоставляют два основных показателя нагрузки: подшипникs , которые жизненно важны для подшипник applications :

• Статическая нагрузка ( ${С}_0$ ): static load rating represents the maximum load a stationary подшипник выдерживает, не вызывая необратимой деформации дорожек качения или шарикоподшипники . Превышение этого значения даже на мгновение может привести к появлению вмятин и существенно снизить подшипник's будущая производительность и продолжительность жизни. Этот рейтинг имеет решающее значение для приложения где подшипникs во время отдыха подвергаются тяжелым нагрузкам, например крану, поддерживающему тяжелый вес перед подъемом.

• Динамическая нагрузка ( $С$ ): dynamic load rating is the most critical factor for подшипникs которые работают при вращении. Он определяется как константа радиальная нагрузка что группа одинаковых подшипникs могут выдержать один миллион оборотов, прежде чем 90% из них проявят первые признаки усталости материала. Этот рейтинг используется в подшипник формула расчета жизни, ${л}_{10}=(С/П{)}^3$ , где ${л}_{10}$ номинальный ресурс в миллионах оборотов, $С$ - это номинальная динамическая нагрузка, и $П$ – эквивалентная динамическая нагрузка. Эти отношения подчеркивают важнейший принцип подшипник maintenance : небольшое снижение рабочей нагрузки может привести к значительному увеличению срока службы. подшипник жизнь.

Номинальные скорости (пределы числа оборотов в минуту)

А подшипник's Номинальная скорость, обычно выражаемая в оборотах в минуту (об/мин), указывает максимальную скорость, на которой он может безопасно работать, не выделяя чрезмерного тепла, которое может привести к преждевременному выходу из строя. подшипник failure . Ограничение скорости не является фиксированной величиной, но на него влияют несколько факторов:

• Смазка: тип и method of смазка (смазка или масло) оказывают существенное влияние на скоростную способность. Масло смазка обычно допускает более высокие скорости, чем смазка.

• Конструкция подшипника: Аs previously discussed, подшипник types с меньшим трением, например, открытые или экранированные подшипникs , могут работать на более высоких скоростях, чем их герметичные аналоги (2RS), благодаря уменьшенному сопротивлению контактных уплотнений.

• Нагрузка и температура: Более тяжелые нагрузки и более высокие рабочие температуры выделяют больше тепла, что может привести к необходимости снижения рабочей скорости для предотвращения термического повреждения двигателя. подшипник и its lubricant.

Внимательно рассмотрев эти характеристики , инженеры могут выбрать радиальный шарикоподшипник который не только соответствует физическим ограничениям конструкции, но и отвечает строгим требованиям к производительности, обеспечивая длительный и надежный срок службы.

Установка и обращение

performance and service life of a радиальный шарикоподшипник во многом зависят от правильного установка и handling. Even a high-quality подшипник может страдать преждевременно подшипник failure если он установлен неправильно. Следуя передовому опыту во время установка так же важно, как правильно выбрать тип и характеристики для твоего приложение .

Правильные методы монтажа

fundamental rule of подшипник installation заключается в приложении силы только к запрессовываемому кольцу. Приложение силы к неправильному кольцу может привести к передаче нагрузки через шарикоподшипники , вызывая повреждение дорожек качения и значительное снижение подшипник’s жизнь. Существует три основных способа крепления:

• Механический монтаж: Для small to medium-sized подшипникs , это самый распространенный метод. Он предполагает использование монтажной втулки и молотка или механического пресса. Втулка равномерно распределяет усилие по кольцу. Если подшипник устанавливается на вал, усилие должно быть приложено к внутреннему кольцу. Если он устанавливается в отверстие корпуса, усилие должно быть приложено к наружному кольцу.

• Гидравлический монтаж: Для larger подшипникs , гидравлический пресс обеспечивает контролируемое и равномерное усилие, сводя к минимуму риск повреждения. Давление можно точно регулировать, обеспечивая подшипник установлен правильно, не перегружая компоненты.

• rmal Mounting (Heating): Это самый безопасный и наиболее рекомендуемый метод подшипник installation . Путем нагревания подшипник (обычно до температуры 80–100°C) внутреннее кольцо расширяется, позволяя ему легко скользить по валу. Этот метод исключает необходимость какого-либо силового воздействия, защищая подшипник от повреждений. Для обеспечения равномерного и безопасного нагрева используются специализированные индукционные нагреватели или контролируемые масляные ванны.

Необходимые инструменты

Наличие правильных инструментов имеет важное значение для гладкого и успешного установка . Ключевые инструменты включают в себя:

• Съемники подшипников: Используется для безопасного и неразрушающего удаления старых подшипникs .

• Наборы монтажных инструментов: se kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different подшипник размеры.

• Индукционные нагреватели или нагревательные пластины: Для the thermal установка метод, эти инструменты обеспечивают безопасный и контролируемый способ нагревания подшипник равномерно.

• Прецизионные измерительные инструменты: Микрометры и штангенциркули используются для проверки размеров вала и корпуса, чтобы обеспечить правильную посадку и зазор.

Аvoiding Common Installation Mistakes

Невнимательность во время установка является основной причиной преждевременного подшипник failure . Помните об этих распространенных ошибках:

• Неправильное приложение силы: most frequent error is applying impact force to the outer ring when fitting a подшипник к валу или наоборот. Это может привести к бринеллированию (вмятинам на дорожке качения), что резко сокращает срок службы. подшипник’s продолжительности жизни и может привести к немедленному подшипник failure .

• Загрязнение: Грязь, пыль и другие загрязнения являются подшипник’s злейший враг. Даже микроскопические частицы могут вызвать абразивный износ и повреждение. Всегда работайте в чистой среде и используйте чистые инструменты.

• Перегрев: Отопление подшипник температура выше рекомендуемой может навсегда изменить твердость стали, что приведет к потере прочности и потенциала. подшипник failure .

• Использование неправильной посадки: Аn установка слишком плотная посадка на валу или в корпусе может снизить подшипник’s внутренний зазор, вызывающий чрезмерную предварительную нагрузку и нагрев. И наоборот, неплотная посадка может привести к проскальзыванию вала и фреттинг-коррозии. Всегда проверяйте характеристики и tolerances.

• Неправильная смазка: Пока смазка это отдельная тема, использована неправильная тип или amount of lubricant during установка может быть критическая ошибка. Всегда следуйте рекомендациям производителя.

Правильный установка является решающим шагом в подшипник maintenance жизненный цикл. Потратив время на использование правильных инструментов и методов, вы обеспечите себе радиальные шарикоподшипники работать в полную силу и обеспечивать длительный и надежный срок службы.

Смазка

Аfter proper установка , эффективный смазка является единственным наиболее важным фактором для долгосрочного здоровья и производительности радиальный шарикоподшипник . Фактически, значительный процент всех подшипник failure напрямую связано с неправильным смазка , произошло ли это из-за неправильного тип из lubricant, insufficient quantity, or contamination. Обслуживание подшипников является неполным без твердого тела смазка план.

Важность смазки

Смазка выполняет несколько важнейших функций, обеспечивающих подшипник работает эффективно и надежно:

• Уменьшает трение: primary role of смазка заключается в образовании тонкой пленки между телами качения (шариками) и дорожками качения. Эта пленка предотвращает прямой контакт металла с металлом, значительно снижая трение, выделение тепла и износ.

• Защищает от износа: Создавая барьер, смазка предотвращает поверхностную усталость и абразивный износ, вызванный мельчайшими частицами. Он также защищает подшипник поверхности от коррозии.

• Рассеивает тепло: Аs a подшипник работает, он выделяет тепло. Смазка помогает отводить тепло от критических поверхностей, предотвращая термическое повреждение подшипник и extending its service life.

• Уплотнения от загрязнений: В дополнение к уплотнениям или щиткам на подшипник Сама по себе смазка (особенно консистентная смазка) действует как вторичный барьер, предотвращая проникновение пыли, грязи и влаги, которые в противном случае могли бы нанести значительный ущерб.

Типы смазочных материалов (смазка, масло)

choice between grease and oil as a lubricant depends heavily on the подшипник's условия эксплуатации, характеристики и приложение .

• Смазка: Смазка является наиболее распространенной смазкой для радиальные шарикоподшипники . Это полутвердое вещество, полученное путем объединения базового масла с загустителем. Его основные преимущества заключаются в том, что он остается на месте, обеспечивая превосходные герметизирующие свойства и требуя менее частой замены. смазка . Это делает его идеальным выбором для подшипникs запечатанные на всю жизнь (2RS, ZZ). Однако сбивание смазки на очень высоких скоростях может привести к выделению тепла и обычно не рекомендуется для очень высоких оборотов. приложения .

• Масло: Масло смазка обычно используется в высокоскоростных, высокотемпературных или высоконагруженных системах. приложения где a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred тип для систем с централизованным смазка система, в которой масло может непрерывно подаваться и фильтроваться. Основным недостатком является необходимость использования более сложных уплотнительных устройств для предотвращения утечек.

Смазка Intervals

А common misconception is that подшипникs не требуют обслуживания. Пока запечатано подшипникs рассчитаны на определенный срок службы, большинство других подшипник types требуют периодического повторного смазка для пополнения смазки и удаления старой, загрязненной смазки. Определение правильного интервала имеет решающее значение и зависит от:

• Условия эксплуатации: А подшипник работа на высоких скоростях, высоких температурах или в тяжелых условиях радиальная нагрузка потребует более частого повторения смазка чем один на низкой скорости, с низкой нагрузкой приложение .

• Окружающая среда: А hostile environment with moisture, dust, or dirt will necessitate more frequent подшипник maintenance для вымывания загрязнений.

• Рекомендации производителя: Аlways consult the подшипник технические руководства производителя для конкретных смазка интервалы, основанные на подшипник type и характеристики .

Не менее важно избегать чрезмерной смазки. Заполнение подшипник полость со слишком большим количеством смазки может вызвать повышение давления, что приведет к повреждению уплотнений и повышенному выделению тепла из-за сбивания, что в конечном итоге может привести к преждевременному выходу из строя. подшипник failure . Правильный объем обычно занимает 30–50 % свободного пространства внутри подшипник жилье.

Техническое обслуживание и устранение неполадок

А proactive подшипник maintenance Программа является ключом к предотвращению непредвиденных простоев и продлению срока службы вашего оборудования. Пока радиальные шарикоподшипники прочны, они не застрахованы от износа. Регулярный осмотр и четкое понимание общих подшипник failure режимы могут помочь вам выявить и устранить проблемы, прежде чем они приведут к дорогостоящему ремонту.

Регулярный осмотр

Регулярные проверки являются первой линией защиты от подшипник failure . Визуальные и звуковые проверки часто могут выявить проблему на ранней стадии.

• Визуальный осмотр: Ищите признаки повреждений на подшипник или surrounding components. Check for leaked or discolored grease, which can indicate overheating. The presence of rust or corrosion on the shaft or housing is a clear sign of moisture ingress.

• Аudible and Haptic Inspection: А healthy подшипник должен работать плавно и тихо. Натренированное ухо может уловить необычные звуки, такие как скрежет, щелканье или дребезжание, которые часто сигнализируют о внутреннем повреждении или загрязнении. Механический стетоскоп может помочь определить источник шума. Аналогично, высокая температура (по сравнению с нормальной рабочей температурой) может быть тревожным сигналом о проблемах с смазка или overload. Vibration analysis tools can also provide a more precise diagnosis by identifying specific fault frequencies.

Процедуры очистки

Для open радиальные шарикоподшипники негерметизированных, периодическую очистку и повторную смазка являются частью рутины подшипник maintenance .

• Очистка: подшипник следует аккуратно извлечь из него приложение и cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The подшипник следует намочить и перемешать, чтобы удалить старую загрязненную смазку. Никогда не вращайте подшипник сжатым воздухом, так как это может привести к его вращению на экстремальных скоростях и повреждению дорожек качения или шарикоподшипники .

• Сушка и повторное смазывание: Аfter cleaning, the подшипник должны быть полностью высушены во избежание коррозии. После высыхания его следует немедленно повторно смазать необходимым количеством смазки и тип из grease as specified by the manufacturer. It is important to remember that sealed or shielded подшипникs (ZZ или 2RS) обычно имеют «смазку на весь срок службы» и не предназначены для открытия, очистки или повторной смазки.

Распространенные виды отказов

Понимание основной причины подшипник failure является самым важным шагом в устранение неполадок .

• Усталость: most common form of подшипник failure Это усталость материала, которая проявляется в виде отслаивания или растрескивания дорожек качения. Это признак того, что подшипник подошел к концу расчетный срок службы в результате миллионов циклов нагрузки, которые он пережил.

• Загрязнение: Аbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature подшипник failure . Они вызывают крошечные вмятины на дорожках качения и шарикоподшипники , что приводит к быстрому износу и скрежетанию.

• Неправильная смазка: Как сверх-, так и недостаточно- смазка может вызвать подшипник потерпеть неудачу. Недостаток смазки приводит к контакту металла с металлом и чрезмерному износу, а слишком большое количество смазки может вызвать перегрев и повреждение уплотнения.

• Коррозия: Ржавчина и коррозия на подшипник поверхности обычно возникают из-за воды или агрессивных химикатов. Это может привести к образованию точечной коррозии, которая нарушает гладкую поверхность дорожек качения и ускоряет износ.

• Неправильная установка: Аs discussed previously, applying force incorrectly during установка может вызвать повреждение, такое как бринеллирование, приводящее к преждевременному подшипник failure и noise.

Советы по устранению неполадок

Вот краткое руководство по устранение неполадок общий подшипник проблемы:

Включив эти подшипник maintenance практики, вы сможете существенно продлить жизнь своему радиальные шарикоподшипники и prevent unexpected mechanical breakdowns.

Выбор подходящего радиального шарикоподшипника

Выбор подходящего радиальный шарикоподшипник на новый дизайн или замену приложение является важным шагом, который синтезирует все знания, полученные до сих пор. Правильный выбор обеспечит оптимальную производительность, надежность и долговечность. Несовпадение характеристики с другой стороны, может привести к преждевременному подшипник failure и costly downtime. Here are the key factors to consider in the selection process.

Факторы, которые следует учитывать (нагрузка, скорость, температура)

demands of the подшипник application должны быть тщательно проанализированы, чтобы сопоставить их с подшипник's возможности.

• Загрузка: most fundamental consideration is the force the подшипник придется поддержать. Вы должны определить как радиальная нагрузка и the осевая нагрузка что подшипник будет подвергнут. Динамическая нагрузка ( $С$ ) из выбранных подшипник должно быть достаточным для обеспечения требуемого срока службы при расчетной эквивалентной динамической нагрузке. Аналогичным образом, номинальная статическая нагрузка ( ${С}_0$ ) нельзя превышать, особенно в приложения где a high load is applied while the подшипник является стационарным. Здесь можно получить детальное понимание подшипник формула жизни ( ${л}_{10}=(С/П{)}^3$ ) становится бесценным.

• Скорость: maximum operating speed of the shaft must be well within the подшипник's Ограничение оборотов. Высокие скорости требуют подшипникs с низким трением, например, открытые или экранированные подшипникs и often necessitate a different тип из смазка , например, масло, которое может рассеивать тепло более эффективно, чем жир. А подшипник вынужденный работать на скорости выше предела, быстро перегревается, что приводит к деградации смазки и быстрому подшипник failure .

• Температура: operating temperature of the приложение имеет решающее значение для правильного выбора подшипник materials и lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature приложения , специализированные смазочные материалы и подшипник types с высокотемпературными сепараторами (например, латунными) или керамические материалы может быть необходимо.

Размер и зазор подшипника

Как только требования к производительности будут выполнены, физическое характеристики необходимо решить.

• Размер: standard dimensions of a радиальный шарикоподшипник это его отверстие (внутренний диаметр), внешний диаметр и ширина. Эти размеры должны точно соответствовать валу и отверстию корпуса, чтобы обеспечить правильную посадку. Плотная посадка может создать предварительную нагрузку, которая уменьшает внутренний зазор, а неплотная посадка может привести к проскальзыванию вала и фреттинг-коррозии.

• Внутренний зазор: Это небольшой люфт или «люфт» между внутренним кольцом, шариками и внешним кольцом. Это критический спецификация что влияет на подшипник's производительность и жизнь. Стандартный зазор, обозначенный как C0, подходит для большинства подшипник applications . Однако в особых условиях может потребоваться другой зазор: подшипник с зазором С3 имеет больший внутренний люфт, что выгодно для приложения при высоких скоростях или температурах, где тепловое расширение является фактором. И наоборот, зазор C2 более узкий и может использоваться для приложения требующие большей точности вращения.

Аccuracy and Tolerance

precision of a радиальный шарикоподшипник определяется степенью допуска, которая стандартизирована на международном уровне.

• АBEC Grades: В США Комитет инженеров по кольцевым подшипникам (ABEC) устанавливает классы, определяющие точность размеров и допуск на вращение подшипников. подшипникs . Оценки варьируются от 1 (самая низкая точность) до 9 (самая высокая точность).

• Аpplication-Specific Needs: А standard ABEC 1 подшипник подходит для большинства общих промышленных подшипник applications , такие как электродвигатели или насосы. Однако для приложения для которых требуется чрезвычайно низкий уровень шума и высокая точность вращения, например, шпиндели станков или прецизионные инструменты, используются более высокие классы, такие как ABEC 3 или 5. Важно отметить, что более высокая точность обходится значительно дороже, поэтому ее следует указывать только в том случае, если приложение действительно требует этого.

Будущие тенденции в сфере радиальных шарикоподшипников

world of подшипникs далеко не статичен. По мере развития отраслей промышленности и роста спроса на более высокую эффективность, устойчивость и интеллектуальные системы растут и технологии, лежащие в их основе. радиальные шарикоподшипники . Будущее подшипникs формируется тремя ключевыми тенденциями: прогрессом в подшипник materials , интеграция интеллектуальных технологий и новый акцент на устойчивых решениях.

Аdvancements in Materials

quest for higher performance has led to the development of new and improved подшипник materials . Пока хромированная сталь остается отраслевым стандартом, исследования сосредоточены на создании сплавов с повышенной усталостной прочностью и износостойкостью, отвечающих требованиям более высоких скоростей и нагрузок, особенно в электромобилях (EV). Кроме того, использование керамические материалы как нитрид кремния становится все более распространенным, особенно в высокоскоростных приложения например, электротрансмиссии и турбокомпрессоры. Эти материалы легче, жестче и могут работать при более высоких температурах с меньшими затратами. смазка , что дает значительное преимущество в производительности. Исследователи также изучают возможность использования современных покрытий, таких как алмазоподобный углерод (DLC), для повышения долговечности и снижения трения стандартной стали. подшипникs .

Умные подшипники с датчиками

Одной из наиболее интересных тенденций является интеграция датчиков и электроники непосредственно в подшипникs , порождая «умные подшипникs ." Эти подшипникs это не просто пассивные механические компоненты; они являются активными устройствами сбора данных. Встроенные датчики могут отслеживать важные рабочие параметры в режиме реального времени, включая температуру, вибрацию и радиальная нагрузка . Эти данные в реальном времени позволяют отойти от традиционных, основанных на времени данных. подшипник maintenance к гораздо более эффективному и экономичному прогнозированию техническое обслуживание модель. Обнаруживая аномалии и ранние признаки износа, умные подшипникs может предупредить операторов о потенциальных проблемах до того, как произойдет катастрофа. подшипник failure происходит, что максимально увеличивает время безотказной работы оборудования и минимизирует затраты на ремонт. Эта технология является краеугольным камнем Индустрии 4.0, позволяя машинам обрести самосознание и подключиться к Интернету вещей (IoT).

Устойчивые решения для подшипников

Аs industries worldwide commit to reducing their environmental footprint, the подшипник промышленность также движется к более устойчивым практикам. Производители разрабатывают подшипникs с меньшим воздействием на окружающую среду на протяжении всего жизненного цикла. Это включает в себя использование переработанной стали и разработку новых производственных процессов, более энергоэффективных. Кроме того, наблюдается стремление к разработке экологически чистых смазочных материалов, которые являются биоразлагаемыми и имеют более низкий профиль токсичности. Новый подшипник types разрабатываются для снижения трения и энергопотребления, что напрямую способствует повышению эффективности в подшипник applications они служат, от ветряных турбин до электромобилей. Концепция экономики замкнутого цикла также набирает обороты: некоторые производители предлагают смазка и reconditioning services to extend the life of подшипникs и minimize waste.

convergence of material science, digital technology, and sustainability will continue to drive the evolution of радиальные шарикоподшипники гарантируя, что они останутся в центре механических инноваций на десятилетия вперед.
