Выбирайте роликоподшипники, когда ваше применение требует высокой радиальной нагрузки, ударопрочности или тяжелого промышленного использования. Выбирайте шарикоподшипники — и конкретно радиальные шарикоподшипники — когда необходима высокая скорость работы, комбинированная радиальная и осевая нагрузка, низкое трение и компактные размеры. Две родильные семьи не являются соперниками; они решают различные инженерные задачи, и понимание того, в чем каждый из них превосходен, предотвратит преждевременный выход из строя, сократит затраты на техническое обслуживание и значительно продлит срок службы машины. С практической точки зрения: цилиндрический роликоподшипник может выдерживать На 60–70 % больше радиальная нагрузка чем радиальный шарикоподшипник аналогичного размера, при этом шарикоподшипник может работать на скоростях в два-три раза выше и выдерживать осевые нагрузки, которые могут повредить большинство типов роликов. В разделах ниже подробно описаны все аспекты этого сравнения с конкретными данными, примерами применения и рекомендациями по выбору. Как работают роликовые и шариковые подшипники: принципиальная разница Оба типа подшипников используют тела качения, расположенные между внутренним и внешним кольцами, чтобы уменьшить трение между вращающимися и неподвижными компонентами машины. Критическое инженерное отличие заключается в геометрии этих тел качения и типе контакта, который они создают с дорожками качения. Шарикоподшипники: точечный контакт В шарикоподшипнике используются сферические тела качения. Каждый шарик теоретически контактирует с дорожкой качения в одной точке, создавая то, что инженеры называют точечный контакт . Под нагрузкой эта точка упруго деформируется в небольшое эллиптическое пятно контакта, но площадь контакта остается небольшой по сравнению с диаметром шарика. Такая геометрия обеспечивает очень низкое трение, обеспечивает высокие скорости вращения и позволяет подшипнику одновременно воспринимать как радиальные нагрузки (перпендикулярно оси вала), так и осевые/осевые нагрузки (параллельно оси вала). Компромиссом является меньшая несущая способность на единицу размера по сравнению с роликовыми элементами. Роликоподшипники: линейный контакт В роликовых подшипниках используются цилиндрические, конические, игольчатые или сферические тела качения. Вместо точечного контакта каждый ролик контактирует с дорожкой качения по всей своей длине, создавая линейный контакт . Такая геометрия контакта распределяет приложенную нагрузку по гораздо большей площади, значительно увеличивая несущую способность. Цилиндрический роликоподшипник с заданным диаметром отверстия обычно имеет номинальную динамическую радиальную нагрузку. в 1,5–2,0 раза выше чем радиальный шарикоподшипник того же размера. Однако большая площадь контакта создает большее трение, ограничивая максимальную рабочую скорость и увеличивая выделение тепла при высоких оборотах. Роликоподшипники и шарикоподшипники: прямое техническое сравнение В таблице ниже сравниваются два семейства подшипников по критериям, которые имеют наибольшее значение при принятии решений по инженерному выбору. Таблица 1. Роликоподшипники и шарикоподшипники — сравнение ключевых критериев эффективности Критерии Роликовые подшипники Шариковые подшипники (включая глубокие канавки) Тип контакта Линейный контакт Точка контакта Радиальная нагрузка Очень высокий Умеренный Осевая нагрузка Ограниченный (зависит от типа) Хорошо (в обоих направлениях) Комбинированная погрузка грузов Ограничено (конические ролики: хорошо) Хорошо Максимальная скорость (ограничение ндм) Умеренный–low От высокого до очень высокого Трение/выделение тепла Высшее Нижний Ударопрочность/ударостойкость Очень высокий Умеренный Допуск на перекос Низкая (кроме сферических катков) Низкий – средний Высота радиального сечения (компактность) Больше (кроме игольчатых роликов) Более компактный Уровень шума Высшее Нижний Типичная стоимость единицы продукции (сопоставимый размер) Высшее–moderate Нижний Первичные отрасли Сталь, горнодобывающая промышленность, коробки передач, тяжелые автомобили Двигатели, насосы, приборы, станки Типы роликовых подшипников и их сильные стороны Роликоподшипники — это не отдельный продукт, а семейство конструкций, каждая из которых оптимизирована для различных задач по нагрузке и геометрии. Выбор неправильного типа роликового подшипника столь же дорогостоящий, как и выбор неправильного семейства подшипников. Цилиндрические роликовые подшипники Самый распространенный тип роликовых подшипников. Цилиндрические ролики обеспечивают самую высокую радиальную нагрузку в семействе роликов и могут работать на относительно более высоких скоростях, чем другие типы роликов. Они предлагают отсутствие осевой нагрузки в базовой версии (типы NU и N) , но типы NJ и NF могут выдерживать ограниченную осевую нагрузку в одном направлении, а типы NUP/NF — в обоих направлениях. Типичное применение: подшипники главного шпинделя в тяжелых станках, радиальные нагрузки электродвигателей, большие валы редукторов. Динамические нагрузки для Цилиндрический роликоподшипник с диаметром отверстия 60 мм (например, NU 212) радиальные обычно достигают 95–110 кН. Конические роликовые подшипники Конические ролики наклонены под углом, что позволяет подшипнику воспринимать одновременную радиальную и осевую (упорную) нагрузку — единственный тип роликоподшипника, который напрямую конкурирует с радиально-упорными шарикоподшипниками в приложениях комбинированных нагрузок. Их необходимо использовать согласованными парами (спиной к спине или лицом к лицу) для восприятия осевых нагрузок в обоих направлениях. Крайне важен для ступиц автомобильных колес, подшипников шестерни дифференциала и подшипников промежуточного вала коробки передач. Типичный Конический роликоподшипник с диаметром отверстия 30 мм (например, 30206) имеет динамическую радиальную нагрузку ~43 кН и осевую нагрузку ~43 кН, что значительно превосходит шарикоподшипник того же диаметра при комбинированной нагрузке. Сферические роликовые подшипники Тип подшипника с самой высокой несущей способностью, доступный в стандартных каталогах, и уникальный тип роликов с лучшим допуском на перекос — до от ±1° до 2,5° перекос валов в зависимости от серии. Ролики бочкообразной формы на изогнутой внешней дорожке качения обеспечивают самоцентрирование подшипника. Незаменим в тех случаях, когда прогиб вала неизбежен: валки бумажных фабрик, приводы горных конвейеров, валы тяжелых вентиляторов, вибрационные грохоты. А Сферический роликоподшипник с диаметром отверстия 100 мм (например, 22220 E) выдерживает динамические радиальные нагрузки, превышающие 500 кН. Игольчатые роликоподшипники Игольчатые ролики имеют очень высокое соотношение длины к диаметру (обычно от 3:1 до 10:1), что обеспечивает очень высокую радиальную грузоподъемность при чрезвычайно компактном радиальном сечении — иногда без внутреннего кольца, используя поверхность вала непосредственно в качестве внутренней дорожки качения. Используется в компонентах автомобильной трансмиссии, шарнирах коромысел и поршнях гидравлических насосов, где радиальное пространство сильно ограничено. Нет осевой нагрузки в стандартных конфигурациях. Тороидальные роликовые подшипники (CARB) Относительно современная конструкция (подшипник SKF CARB, представленный в 1995 году), сочетающая в себе высокую радиальную грузоподъемность цилиндрического роликоподшипника с допуском на перекос сферического роликоподшипника и осевой свободой цилиндрического подшипника. Используется в качестве подшипника со «свободным концом» в конструкциях валов, где тепловое расширение должно компенсироваться без возникновения осевого напряжения. Радиальные шарикоподшипники: наиболее широко используемые подшипники в мире Среди всех типов подшипников — роликовых или шариковых — Радиальный шарикоподшипник (DGBB) является самым широко производимым и применяемым подшипником в мире. , что составляет примерно 30–35 % всех проданных подшипников качения (согласно рыночным данным SKF и Schaeffler). Понимание того, что делает его таким универсальным, важно для любого инженера или специалиста по техническому обслуживанию. Что делает шарикоподшипник «глубокой канавкой» В стандартном радиальном шарикоподшипнике глубина канавки дорожки качения относительно невелика, что ограничивает допустимую осевую нагрузку. В радиальных шарикоподшипниках внутренняя и внешняя дорожки качения имеют глубину канавок, примерно 25–32% диаметра шара . Эта более глубокая канавка позволяет шарику сохранять соответствующий контакт при более высоких углах контакта при приложении осевой нагрузки, что позволяет подшипнику выдерживать значительные осевые нагрузки в обоих направлениях — обычно до 25–50 % номинальной статической радиальной нагрузки. как непрерывная осевая нагрузка, зависящая от одновременно приложенной радиальной нагрузки. Стандартная серия и размерная серия Радиальные шарикоподшипники производятся в соответствии с ISO 15 (стандарты размеров) в нескольких сериях, отличающихся прежде всего соотношением наружного диаметра к диаметру отверстия: Сверхлегкая серия (61800/16000) — Наименьшее сечение; самая низкая грузоподъемность; используется там, где радиальное пространство имеет решающее значение, например, в медицинских инструментах и ​​небольших двигателях. Легкая серия (6200, 6300) — Самая распространенная серия общего назначения. А 6205 подшипник (диаметр диаметром 25 мм) имеет динамическую радиальную нагрузку 14,8 кН — широко используется в электродвигателях, насосах и вентиляторах. Средняя серия (6300) — Более тяжелое сечение, чем у 6200; более высокая грузоподъемность для того же отверстия. А 6305 подшипник (тот же диаметр отверстия 25 мм) имеет динамическую нагрузку 22,5 кН — на 52 % выше, чем у 6205. Тяжелая серия (6400) — Самые большие шарики и самое тяжелое сечение для максимальной радиальной нагрузки в шарикоподшипнике; менее распространены из-за размера, но предназначены для высоконагруженных насосов и выходных валов коробок передач. Варианты уплотнения и экранирования Радиальные шарикоподшипники доступны в трех конфигурациях, которые определяют смазку и защиту от загрязнения: Открытый (без суффикса) — Нет герметизации; требуется внешняя система смазки или смазочный ниппель. Используется в чистых средах с контролируемой смазкой (например, шпиндели прецизионных станков со смазкой масляным туманом). Экранированный (суффикс Z или ZZ) — Бесконтактные металлические экраны с одной или обеих сторон. Сохраняют смазку и исключают грубые загрязнения. Небольшой зазор между экраном и внутренним кольцом обеспечивает выравнивание — не полностью герметично. Скорость вращения не изменилась по сравнению с открытым подшипником. Герметичный (суффикс RS, 2RS, RSH) — Резиновые манжетные уплотнения с одной или обеих сторон, контактирующие с внутренним кольцом. Обеспечивает превосходную защиту от загрязнений и удержание жира в грязных, влажных или пыльных средах. Введите небольшое трение, уменьшив максимальную скорость примерно 20–30% по сравнению с открытым эквивалентом. Предварительно заполнена смазкой на весь срок службы — в стандартных условиях повторная смазка не требуется. Номинальная нагрузка на радиальные шарикоподшипники: реальные цифры для определения технических характеристик В каталогах подшипников указаны два значения грузоподъемности для каждого подшипника: динамическая нагрузка (С) , используемый для расчета усталостной долговечности L10 при вращающихся нагрузках, и статическая нагрузка (C₀) , используется, когда подшипник неподвижен или вращается очень медленно под большой нагрузкой. В таблице ниже приведены справочные данные для распространенных размеров радиальных шарикоподшипников, позволяющие оценить грузоподъемность в конкретной перспективе. Таблица 2. Номинальная нагрузка для обычных радиальных шарикоподшипников (серии 6200 и 6300) Номер подшипника. Отверстие (мм) наружный диаметр (мм) Динамический C (кН) Статический C₀ (кН) Предельная скорость (об/мин, смазка) 6202 15 35 7.65 3.72 22 000 6205 25 52 14.8 7.35 15 000 6210 50 90 35.0 19.8 9000 6305 25 62 22.5 11.2 12 000 6310 50 110 61.8 38.0 7000 Для сравнения, цилиндрический роликоподшипник NU 210 (диаметр диаметром 50 мм, внешний диаметр аналогичен 6210) имеет динамическую радиальную нагрузку примерно 62–67 кН, что почти вдвое превышает 35 кН у 6210. Это преимущество роликовых подшипников по несущей способности в количественном выражении, достигаемое за счет нулевой осевой нагрузки и более низких пределов скорости. Скорость: где доминируют радиальные шарикоподшипники Скорость подшипника характеризуется значение ндм — произведение скорости вала (об/мин) на средний диаметр подшипника в миллиметрах (дм). Этот параметр предсказывает начало разрушения смазочной пленки, проскальзывание шариков и тепловую перегрузку. Радиальные шарикоподшипники со смазкой маслом обычно достигают значений NDM от 1,5 до 2,0 × 10⁶ мм·об/мин в стандартных конфигурациях. Precision-grade DGBBs in high-speed spindle applications with oil-air lubrication reach 3,0 × 10⁶ мм·об/мин или выше . Напротив, цилиндрические роликоподшипники достигают примерно 1,0–1,3 × 10⁶ мм·об/мин с масляной смазкой, а конические роликоподшипники обычно ограничиваются 0,6–0,9 × 10⁶ мм·об/мин . Практический пример: радиальный шарикоподшипник 6205 (dm ≈ 38,5 мм) внесен в каталог для 15 000 об/мин со смазкой и 22 000 об/мин с масляной смазкой. . Цилиндрический роликоподшипник аналогичного размера с тем же отверстием обычно ограничивается 9000–12000 об/мин со смазкой маслом. Вот почему в электродвигателях, турбокомпрессорах, стоматологических бормашинах (до 400 000 об/мин с керамическими шариками) и шпинделях станков в подавляющем большинстве используются шарикоподшипники, а не ролики. Расчет срока службы подшипников: срок службы L10 и что это означает на практике Срок службы как роликовых, так и шариковых подшипников при вращающейся нагрузке рассчитывается по формуле номинального срока службы ISO 281. Понимание этой формулы и того, как на нее влияют различные нагрузки двух типов подшипников, необходимо для принятия обоснованных решений при выборе. Основная формула L10 L10 = (C/P)ᵖ × 10⁶ оборотов Где C = номинальная динамическая нагрузка (кН), P = эквивалентная динамическая нагрузка на подшипник (кН), а p = показатель зависимости нагрузки от ресурса ( 3 для шариковых подшипников, 10/3 ≈ 3,33 для роликовых подшипников. ). L10 представляет жизнь, которая 90% плодородной популяции достигнут или превысят при указанной нагрузке и скорости — это означает, что 10% выйдет из строя до этой точки. Пример сравнения с практической жизнью Рассмотрим вал, вращающийся со скоростью 1500 об/мин под радиальной нагрузкой 5 кН, выбрав между радиальным шарикоподшипником 6210 (C = 35,0 кН) и цилиндрическим роликоподшипником NU 210 (C ≈ 64 кН, одинаковое отверстие): 6210 ДГББ : L10 = (35/5)³ × 10⁶ = 7³ × 10⁶ = 343 × 10⁶ оборотов ≈ 3811 часов при 1500 об/мин Цилиндрический ролик NU 210 : L10 = (64/5)^(10/3) × 10⁶ = 12,8^3,33 × 10⁶ ≈ 3700 × 10⁶ оборотов ≈ 41 000 часов при 1500 об/мин Этот расчет показывает, почему при умеренных скоростях и высоких радиальных нагрузках превосходная грузоподъемность роликового подшипника приводит к значительному увеличению срока его службы. Роликоподшипник в этом примере прослужит более чем в 10 раз дольше при той же радиальной нагрузке. Однако, если для того же применения также требуется выдерживать осевое усилие 3 кН, цилиндрический роликоподшипник не может использоваться в его базовой форме — радиальный шарикоподшипник становится правильным и необходимым выбором, несмотря на его более короткий расчетный срок службы. Типы шарикоподшипников за пределами глубоких канавок: когда указывать каждый из них В то время как радиальные шарикоподшипники являются выбором по умолчанию в семействе шарикоподшипников, четыре других типа шарикоподшипников рассчитаны на конкретные сценарии нагрузки и скорости, которые DGBB не могут оптимально обеспечить. Радиально-упорные шарикоподшипники Радиально-упорные шарикоподшипники имеют определенный угол контакта — обычно 15°, 25° или 40° — это позволяет им выдерживать более высокие осевые нагрузки в одном направлении, чем DGBB того же размера. Их следует использовать парами (спиной к спине или лицом к лицу) или комплектами для восприятия осевых нагрузок в обоих направлениях. Используется в шпинделях станков (где стандартным является угол контакта 15° или 25° в согласованных комплектах), насосах и винтовых приводах. Пара радиально-упорных подшипников 7210, расположенных по схеме «спина к спине», выдерживает как радиальные, так и двунаправленные осевые нагрузки на высоких скоростях — конфигурация, которую ни один тип роликоподшипника не может воспроизвести на эквивалентной скорости. Самовыравнивающиеся шарикоподшипники Имеет сферическую внешнюю дорожку качения, позволяющую Смещение вала ±3° . Используются в качестве подшипников со свободным концом в конструкциях валов, где существует неопределенность отклонения или соосности, хотя их грузоподъемность ниже, чем у стандартных DGBB того же размера. Область применения включает текстильное оборудование и сельскохозяйственное оборудование, где трудно поддерживать точное выравнивание валов. Упорные шарикоподшипники Рассчитан исключительно на осевые (осевые) нагрузки на малых скоростях. Состоят из двух шайб (вала и корпуса) с шариками и сепаратором между ними. Используется в упорных подшипниках вертикальных насосов, поворотных крюках кранов и упорах рулевой колонки. Не может нести радиальную нагрузку. — всегда должен быть в паре с радиальным подшипником, чтобы выдерживать вес вала и радиальные силы. Шарикоподшипники с четырехточечным контактом Однорядный подшипник, который может воспринимать осевые нагрузки в обоих направлениях одновременно, что делает его эквивалентным двухрядному радиально-упорному подшипнику в очень компактном осевом пространстве. Используется в подшипниках угла наклона и рыскания роторов ветряных турбин, опорно-поворотных устройствах в стрелах кранов и в приводах больших клапанов. Общие примеры применения: какой тип подшипника используется и почему Реальные приложения поясняют, почему выбор подшипников следует приведенным выше принципам. Следующие примеры взяты из стандартной инженерной практики в основных отраслях промышленности. Таблица 3. Выбор подшипников в реальных условиях по применению и обоснованию Приложение Используемый тип подшипника Основная причина Электродвигатель (малый – средний) Радиальный шарикоподшипник (6200/6300) Высокая скорость, комбинированные нагрузки, низкий уровень шума, компактность Ступица автомобильного колеса (передняя, ведущая) Пара конических роликоподшипников или двухрядный радиально-упорный узел DGBB Тяжелые комбинированные радиально-осевые (поворотные) нагрузки Шпиндель обрабатывающего центра с ЧПУ Радиально-упорные шарикоподшипники (согласованный комплект, контакт 15°) Очень высокая скорость, точность, комбинированные нагрузки, жесткость Шкив конвейерной ленты Сферический роликовый подшипник Очень высокая радиальная нагрузка, перекос вала, удары. Промежуточный вал коробки передач Цилиндрический роликоподшипник (радиальный) упорный подшипник или DGBB (осевой) Очень высокие радиальные нагрузки на шестерни, осевая сила учитывается отдельно. Бытовая техника (барабан стиральной машины) Радиальный шарикоподшипник (закрытый, тип 6205-2RS) Низкая стоимость, герметичность от влаги, не требует обслуживания. Календарь бумажной фабрики Сферический роликовый подшипник Чрезвычайная радиальная нагрузка, термический рост вала, несоосность Турбокомпрессор Радиальный шарикоподшипник или радиально-упорный шарикоподшипник Экстремальные скорости (100 000–300 000 об/мин), двунаправленное осевое усилие. Рекомендации по материалу и точности Как роликовые, так и шариковые подшипники изготавливаются из различных материалов и прецизионных классов, которые существенно влияют на производительность, и выбор класса должен соответствовать требованиям применения, чтобы избежать ненужных затрат или преждевременного выхода из строя. Марки стали Большинство подшипников качения используют хромистая сталь 52100 сквозной закалки (EN31 / 100Cr6) для колец и тел качения — закаленные до HRC 60–65 после термообработки. Этот материал обеспечивает наилучший баланс твердости, ударной вязкости и усталостной прочности для большинства применений. Для загрязненных сред или применений, подверженных воздействию воды, нержавеющая сталь 440C подшипники обладают коррозионной стойкостью, но примерно на Номинальная нагрузка на 20–30 % ниже. из-за меньшей твердости. Керамические (нитрид кремния, Si₃N₄) шарики в гибридных подшипниках уменьшают вес на 60 % по сравнению со стальными шариками, снижают центробежные силы на высоких скоростях, обладают электроизоляционными свойствами и обеспечивают превосходную коррозионную стойкость, что крайне важно в двигателях с инверторным приводом, где прохождение тока через стандартные стальные подшипники приводит к повреждению рифлений. Прецизионные классы (ISO 492/ABEC) Подшипники производятся в соответствии с классами точности размеров и хода, определенными стандартами ISO 492 (международный) или ABEC (американский). Сплавы от стандартного до сверхточного: Нормальный / ABEC 1 — Стандартная марка для общепромышленного применения. Большинство каталожных подшипников, роликовых и шариковых, относятся к обычному классу. Подходит для применений со скоростью до ~3400 об/мин для большинства размеров отверстий. P6 / ABEC 3 — Более жесткие допуски; используется в устройствах средней точности, таких как электродвигатели и насосы более высокого качества. П5/ЭКАБ 5 — Класс точности; используется в высокоскоростных двигателях, промежуточных компонентах станков и прецизионных инструментах. P4 / ABEC 7 и P2 / ABEC 9 — Сверхточные сплавы для шпинделей станков с ЧПУ, шлифовальных шпинделей, аэрокосмических гироскопов и стоматологических турбин. Допуски по радиальному биению такие же жесткие, как 1 мкм в классе P4. Указание более высокого класса точности, чем требуется для приложения, увеличивает затраты без какого-либо выигрыша в производительности. ; указание более низкого класса, чем требуется, приводит к вибрации, шуму, выделению тепла и сокращению срока службы. Для большинства промышленных роликоподшипников подходит нормальная марка. Для прецизионных станков и высокоскоростных моторизованных устройств стандартными являются DGBB P5 или P4 или радиально-упорные подшипники. Смазка: важнейший фактор срока службы подшипников Исследования SKF и NSK неизменно показывают, что более 40% преждевременных отказов подшипников вызваны недостаточной или неправильной смазкой. — не из-за перегрузки или производственного брака. Выбор правильного типа смазочного материала и интервала повторного смазывания так же важен, как и выбор правильного типа подшипника. Смазка против масляной смазки Консистентная смазка используется примерно 80–90% применений подшипников . Смазка удерживается в корпусе подшипника и не требует системы постоянной подачи. Подходит для большинства применений с роликовыми и шариковыми подшипниками на умеренных скоростях. Предварительно смазанные герметичные радиальные шарикоподшипники постоянно смазываются и не требуют технического обслуживания. Смазка маслом предназначено для высоких скоростей (когда взбивание смазки приводит к чрезмерному нагреву), высоких температур или когда масло выполняет двойную функцию: охлаждающую жидкость или трансмиссионную смазку. Цилиндрические роликоподшипники в высокоскоростных коробках передач и радиально-упорные подшипники шпинделя в станках обычно используют смазку циркулирующим маслом или масляно-воздушным туманом. Выбор смазки для роликовых и шариковых подшипников Вязкость базового масла является важнейшим параметром выбора смазки. Для роликовых подшипников, работающих на низких и средних скоростях в условиях тяжелых нагрузок, рекомендуется использовать смазку с вязкостью базового масла 150–220 сСт при 40 °C является типичным. Для высокоскоростных радиальных шарикоподшипников в электродвигателях используется смазка с более низкой вязкостью ( 40–100 сСт при 40°C ) уменьшает трение и нагрев при перемешивании. Загуститель на основе литиевого комплекса наиболее широко используется в общепромышленных подшипниках. Смазки с загустителем из полимочевины предпочтительны для высокотемпературных подшипников электродвигателей и герметичных DGBB с постоянной смазкой. Распознавание режимов отказа: как роликовые и шариковые подшипники выходят из строя по-разному Понимание того, как каждый тип подшипников выходит из строя при различных условиях, помогает инженерам по техническому обслуживанию выявить основные причины и предотвратить повторные отказы после замены. Таблица 4. Распространенные виды отказов подшипников, причины и типы, на которые они влияют Режим отказа Основная причина Наиболее затронутый тип Профилактика Отслаивание/усталостная питтинговая коррозия Перегрузка, загрязнение, окончание срока службы оба Правильный размер, чистая смазка, плановая замена. Бринеллирование (статическое отпечаток) Ударная нагрузка или вибрация в неподвижном состоянии Шарикоподшипники (точечный контакт = более высокая нагрузка) Роликоподшипники для тяжелых статических нагрузок. Трелевка Превышение скорости относительно нагрузки (тела качения скользят) Роликоподшипники на высоких скоростях с небольшой нагрузкой Обеспечить минимальную нагрузку; используйте шарикоподшипники на высокой скорости Электрический флютинг Прохождение паразитного тока через подшипник (двигатели с частотно-регулируемым приводом) оба (ball bearings show classic washboard pattern) Гибридные керамические шарикоподшипники; изолированные корпуса; заземление вала Краевая нагрузка/концентрация напряжений Перекос вала превышает допуск подшипника Цилиндрические роликоподшипники (без допуска перекоса) Сферический роликовый подшипник; improve shaft alignment Задиры на дорожке качения/абразивный износ Загрязненная смазка (частицы > толщины смазочной пленки) оба Герметичные подшипники; чистая установка; фильтрованная смазка Схема принятия решения о выборе: роликовый или шариковый подшипник? Применяйте эту логику принятия решений при выборе подшипника для нового применения или при замене вышедшего из строя подшипника, если основная причина предполагает, что первоначальный выбор мог быть неверным. Определите тип нагрузки. Радиальная нагрузка только на высокой скорости → радиальный шарикоподшипник или цилиндрический роликоподшипник. Радиальная нагрузка только при умеренной скорости и высокой величине → цилиндрический или сферический роликоподшипник. Комбинированный радиально-осевой → DGBB, радиально-упорный шарикоподшипник или конический роликоподшипник. Только чистая тяга → упорный шарикоподшипник или цилиндрический упорный роликоподшипник. Оцените требования к скорости. Выше ndm = 1,0 × 10⁶ мм·об/мин → семейство шарикоподшипников. Ниже этого порога при высокой нагрузке → роликовый подшипник является жизнеспособным и предпочтительным из-за его несущей способности. Проверьте несоосность. Если прогиб вала или смещение корпуса превышает 0,05° → сферический роликоподшипник или самоустанавливающийся шарикоподшипник. Если соосность контролируется в пределах ±0,02° → стандартный подшипник DGBB или цилиндрический роликоподшипник. Оцените окружающую среду. Влажные, коррозийные или пищевые → шарикоподшипники из нержавеющей стали или гибридной керамики. Сильное загрязнение при большой нагрузке → герметичный сферический роликоподшипник. Чистая, контролируемая среда → стандартный стальной подшипник соответствующего типа. Рассчитайте жизнь L10 для лучших кандидатов. Прежде чем завершить выбор, используйте фактическую нагрузку, скорость и значение C подшипника, чтобы убедиться в достижении целевого срока службы (обычно 20 000 часов для промышленного оборудования, 40 000 часов для критически важных или недоступных применений). Убедитесь, что подшипник соответствует пространству и способу монтажа. Если радиальное пространство сильно ограничено → игольчатый роликоподшипник. Если осевое пространство ограничено → тонкий профиль DGBB. Если приложение требует взаимозаменяемости и минимальной сложности закупок → радиальный шарикоподшипник (самая широкая доступность и самая низкая стоимость в мире). Радиальные шарикоподшипники выбираются по умолчанию в большинстве случаев применения в условиях умеренной нагрузки по одной важной практической причине: Ни один другой тип одиночного подшипника не выдерживает радиальные нагрузки, осевые нагрузки в обоих направлениях, высокие скорости и низкий уровень шума в таком компактном, доступном и универсальном корпусе. . Там, где пределы нагрузки этого пакета действительно превышаются, семейство роликовых подшипников — в зависимости от типа, соответствующего конкретной геометрии — обеспечивает грузоподъемность и удароустойчивость, с которыми не могут сравниться шарикоподшипники.

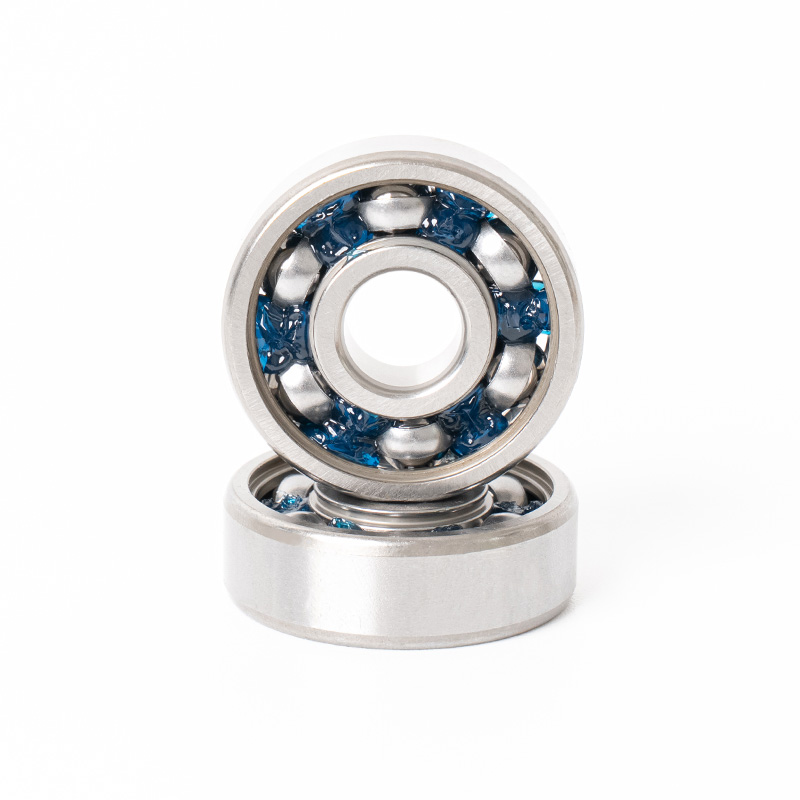

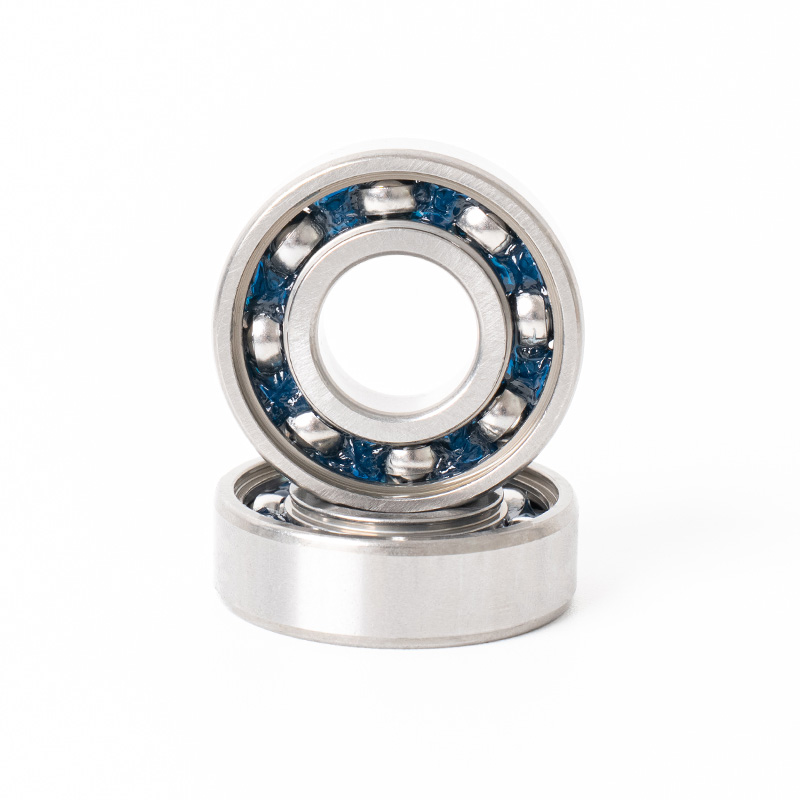

Радиальные шарикоподшипники являются лучшим выбором по умолчанию для большинства приложений общего назначения. — они работают быстрее, требуют меньшего обслуживания и стоят дешевле. С другой стороны, конические роликоподшипники превосходят их при работе с тяжелыми комбинированными нагрузками (радиально-осевыми), например, в ступицах колес транспортных средств или тяжелых промышленных коробках передач. Выбор неправильного типа подшипника приводит к преждевременному выходу из строя, увеличению времени простоя и увеличению затрат в течение жизненного цикла. В этой статье рассматриваются структурные различия, допустимые нагрузки, ограничения скорости, потребности в смазке и идеальные варианты использования обоих типов подшипников, а также приводятся данные и примеры, которые помогут инженерам и покупателям принимать уверенные решения. Что такое радиальные шарикоподшипники? Радиальные шарикоподшипники (DGBB) являются наиболее широко используемыми подшипниками качения в мире. Их внутренние и внешние кольца имеют глубокие непрерывные канавки качения, которые позволяют шарикам воспринимать как радиальные, так и умеренные осевые нагрузки в любом направлении. Ключевой конструктивной особенностью является глубокая геометрия дорожки качения — глубина канавок составляет примерно 25–32 % от диаметра шарика, что создает большую площадь контакта и позволяет выдерживать разнонаправленную нагрузку без сложной сборки. Основные характеристики Рабочая скорость: До 20 000–40 000 об/мин в зависимости от размера и смазки Угол контакта: 0–15° (низкая осевая нагрузка относительно радиальной) Коэффициент трения: приблизительно 0,0010–0,0015 (очень низкий) Варианты: открытый, герметичный (2RS), экранированный (ZZ) и с канавкой для стопорного кольца. Допуск самовыравнивания: минимальный — чувствителен к смещению вала более 0,05°. Стандарт 6206 радиальный шарикоподшипник (диаметр диаметром 30 мм) имеет базовую динамическую нагрузку (C) примерно 19,5 кН и статическую нагрузку (C₀) 11,2 кН — этого достаточно для подавляющего большинства электродвигателей, насосов и конвейеров. Что такое конические роликовые подшипники? В конических роликоподшипниках используются конические ролики и дорожки качения, расположенные таким образом, что оси роликов сходятся в одной точке на оси подшипника. Такая геометрия позволяет им справляться большие одновременные радиальные и осевые (тяговые) нагрузки — что делает их незаменимыми в приложениях с тяжелыми комбинированными нагрузками. Угол контакта — обычно между 10° и 30° — регулируется при сборке, что дает инженерам возможность регулировать осевую жесткость. Большие углы контакта означают большую осевую нагрузку, но также и более высокое трение. Основные характеристики Рабочая скорость: Обычно 3000–8000 об/мин — значительно ниже, чем у DGBB Угол контакта: 10–30° (высокая осевая нагрузка) Коэффициент трения: приблизительно 0,0018–0,0025 (выше из-за линейного контакта) Должен быть установлен в противоположные пары выдерживать двунаправленные осевые нагрузки Требуется точная регулировка преднатяга во время сборки. Типичный 30206 конический роликоподшипник (отверстие 30 мм, угол контакта 15°) имеет номинальную динамическую нагрузку (C) примерно 43 кН — более чем в два раза больше, чем у DGBB эквивалентного размера — с номинальной статической нагрузкой (C₀) около 48 кН. Прямое сравнение: ключевые параметры производительности В таблице ниже сравниваются два типа подшипников по наиболее важным инженерным параметрам. Значения соответствуют подшипникам стандартного класса точности (P0/ABEC-1). Таблица 1. Конический роликоподшипник и радиальный шарикоподшипник — сравнение основных параметров Параметр Радиальный шарикоподшипник Конический роликовый подшипник Радиальная нагрузка Умеренный Высокий Осевая нагрузка Низкая–средняя (в обоих направлениях) Высокий (одно направление на подшипник) Максимальная скорость (типичная) 20 000–40 000 об/мин 3000–8000 об/мин Уровень трения Очень низкий (~ 0,0010–0,0015) Низкий–средний (~0,0018–0,0025) Шум и вибрация Очень низкий Умеренный Допуск на несоосность Очень низкий ( Очень низкий ( Сложность сборки Простой Комплекс (парный, предустановленный) Требования к смазке Смазка (герметичная) или масло Предпочтительно масло (можно смазать) Стоимость единицы (относительная) Нижний Высшее Типичная динамическая нагрузка (диаметр диаметром 30 мм) ~19,5 кН (6206) ~43 кН (30206) Грузоподъемность: там, где конические подшипники вырываются вперед Принципиальная разница в нагрузочной способности сводится к геометрии контакта. Радиальные шарикоподшипники делают точечный контакт между шариками и дорожками качения, а конические роликоподшипники линейный контакт по всей длине ролика. Линейный контакт распределяет нагрузку по гораздо большей площади, что позволяет значительно повысить номинальную нагрузку. Например, в ступицах автомобильных колес типичный подшипник передней ступицы легкового автомобиля должен поддерживать: Радиальные нагрузки: 3000–6000 Н от веса автомобиля Осевые нагрузки: 2000–5000 Н на поворотах (боковые силы) Моментные нагрузки: от реакции тормозного момента и неровностей дорожного покрытия Радиальный шарикоподшипник не может надежно выдерживать такой комбинированный профиль нагрузки на протяжении 150 000 км срока службы автомобиля. Вот почему практически во всех ступицах колес легковых автомобилей по всему миру используются конические роликоподшипники или радиально-упорные ступичные подшипниковые узлы. — не ДГББ. Однако для приложений с чисто радиальные нагрузки или легкие осевые нагрузки Радиальные шарикоподшипники конкурентоспособны. Электродвигатель, работающий со скоростью 3000 об/мин с ременной передачей, может генерировать радиальную нагрузку 800 Н и осевую нагрузку 200 Н — что вполне соответствует возможностям DGBB при меньших затратах и ​​уровне шума. Скоростные характеристики: радиальные шарикоподшипники доминируют в приложениях с высокими оборотами Скорость вращения в первую очередь определяется выделением тепла и центробежными силами на телах качения. Шариковые подшипники — благодаря их точечному контакту и меньшему трению — выделяют гораздо меньше тепла на высоких скоростях, чем конические роликоподшипники. предельная скорость (максимальная скорость смазки без чрезмерного повышения температуры) для стандартного 6206 DGBB составляет примерно 13000 об/мин ; при маслоструйной смазке она может превышать 25 000 об/мин . Конический роликоподшипник 30206, напротив, имеет предельную скорость, смазываемую консистентной смазкой, всего лишь около 4500 об/мин . Это делает радиальные шарикоподшипники стандартный выбор для : Электродвигатели (1000–30 000 об/мин) Шпиндели станков (до 40 000 об/мин с прецизионными классами) Стоматологические бормашины и аэрокосмические гироскопы (100 000 об/мин в сверхточных вариантах) Бытовая техника: барабаны стиральных машин, вентиляторы, электроинструменты. Конические роликоподшипники используются там, где скорости умеренные, а нагрузки большие — подумайте. оси грузовых автомобилей (800–2500 об/мин) , горнодобывающее оборудование и сельскохозяйственная техника. Требования к смазке и различия в обслуживании Стратегия смазки существенно различается между двумя типами и оказывает прямое влияние на общую стоимость владения. Радиальные шарикоподшипники Герметичные DGBB (тип 2RS) поставляются со смазкой для работа без обслуживания в течение всего срока службы подшипника — зачастую 20 000–50 000 часов работы в стандартных условиях. Это значительное преимущество в недоступных или объемных приложениях. DGBB открытого типа можно смазывать повторно, но требуется тщательный контроль количества смазки, чтобы избежать потерь при взбивании. Конические роликовые подшипники Конические роликоподшипники выделяют больше тепла из-за контакта с линией и скольжения на границе между ребром и роликом. Они требуют большего внимания к смазке : Смазка маслом предпочтительна на средних и высоких скоростях для эффективного управления теплом. Интервалы повторного смазывания консистентной смазкой короче — обычно каждые 2000–5000 часов в тяжелой промышленности Переполнение смазкой приводит к взбалтыванию и повышению рабочих температур, ускоряя износ. Предварительную нагрузку необходимо периодически проверять и регулировать, особенно в транспортных средствах. При анализе стоимости общего жизненного цикла конические роликоподшипники часто требуют В 2–3 раза больше труда по техническому обслуживанию чем эквивалентные герметичные DGBB — фактор, который имеет большое значение в автоматизированных производственных средах. Установка и сборка: сложность против простоты Радиальные шарикоподшипники представляют собой автономные узлы — установите один подшипник, затяните контргайку и готово. Их допуски простительны, а перекосы до 0,05° могут быть реализованы без резкого сокращения жизни. Конические роликоподшипники более требовательны: y must be installed in противоположные пары для работы с двунаправленными осевыми нагрузками — расположение «лицом к лицу» (DF) или «спина к спине» (DB) должно быть выбрано в зависимости от направления моментной нагрузки приложения. Предварительная нагрузка должна быть установлена точно : слишком малое количество приводит к чрезмерному люфту и сокращению срока службы подшипников; слишком большое количество приводит к перегреву и преждевременному выходу из строя. Например, преднатяг подшипников автомобильных ступиц обычно устанавливается на уровне 10–30 Н·м крутящего момента. inner and outer rings (cup and cone) are отделимый , что упрощает доставку и инвентаризацию, но добавляет этапы сборки. Допуски вала и корпуса должны быть более жесткими, чтобы поддерживать правильный предварительный натяг в диапазоне рабочих температур. Для крупносерийных производственных линий эта дополнительная сложность напрямую приводит к увеличению времени цикла сборки и более высоким требованиям к контролю качества. Типичные сценарии применения для каждого типа подшипника Соответствие типа подшипника фактическому профилю нагрузки и скорости применения является наиболее важным критерием выбора. Ниже приведены типичные примеры реальных приложений для каждого типа. Таблица 2. Распространенные сценарии применения в зависимости от типа подшипника Приложение Тип используемого подшипника Основная причина Электродвигатель (1500–3000 об/мин) Радиальный шарикоподшипник Низкий уровень шума, высокая скорость, герметичность на весь срок службы Ступица колеса легкового автомобиля Конический роликовый подшипник Высокие комбинированные радиально-осевые нагрузки Шпиндель станка с ЧПУ Радиальный шарикоподшипник (precision) Высокая частота вращения, низкая вибрация, жесткие допуски. Дифференциал заднего моста грузового автомобиля Конический роликовый подшипник Тяжелая радиальная тяга при низкой скорости Натяжные ролики конвейерной ленты Радиальный шарикоподшипник Низкая стоимость, герметичность, минимальное обслуживание. Выходной вал промышленной коробки передач Конический роликовый подшипник Высокие радиально-осевые силы на зубчатых передачах Барабан стиральной машины Радиальный шарикоподшипник Тихая работа, умеренные нагрузки, низкая стоимость. Главный вал шахтной дробилки Конический роликовый подшипник Экстремальные радиальные ударные нагрузки Уровень шума, вибрации и точности Для применений, где важна бесшумная работа — бытовая техника, медицинское оборудование, офисное оборудование — радиальные шарикоподшипники имеют явное преимущество. Их точечный контакт и более низкая внутренняя скорость скольжения создают значительно меньше шума чем линейно-контактные ролики конических подшипников. Оба типа подшипников доступны в прецизионных классах. Система ISO определяет классы от P0 (стандартный) до P2 (сверхточный). Для DGBB: P0 (ABEC-1): Общепромышленное использование — двигатели, насосы, вентиляторы. P6 (ABEC-3): Повышенная точность размеров станков и компрессоров. P5 (ЭКАБ-5): Высокоточные шпиндели, измерительные приборы P4/P2 (ЭКАБ-7/9): Сверхточное аэрокосмическое и полупроводниковое оборудование Конические роликоподшипники также доступны в прецизионных классах, но их собственный уровень шума выше из-за скользящего контакта на ребре большого конца ролика. Для применений, требующих уровня вибрации ниже 0,5 мм/с (ISO 10816, класс A) Радиальные шарикоподшипники обычно являются единственным жизнеспособным однорядным вариантом. Как выбрать: практические рамки принятия решений При выборе между радиальными шарикоподшипниками и коническими роликоподшипниками используйте следующую логику принятия решений: Определите профиль нагрузки. Если применение связано с комбинированными радиальными и осевыми нагрузками, когда осевая нагрузка превышает 30% радиальной нагрузки, более надежным кандидатом являются конические роликоподшипники. Если осевая нагрузка ниже 20% от радиальной, вероятно, достаточно DGBB. Проверьте требования к скорости. Если скорость вала превышает 8000 об/мин, конические роликоподшипники, скорее всего, потребуют сложной струйной смазки. DGBB являются естественным выбором для высокоскоростных приложений. Оцените устойчивость к техническому обслуживанию. Если повторное смазывание затруднено или нежелательно, большое преимущество имеют герметичные DGBB. Если регулярное техническое обслуживание включено в график обслуживания и этого требуют нагрузки, допускается использование конических подшипников. Учитывайте ограничения по шуму и вибрации. Для применений с низким уровнем шума (ниже 65 дБА) предпочтительны радиальные шарикоподшипники. Рассчитайте общую стоимость владения, а не только цену за единицу. Прежде чем принять окончательное решение, учтите трудозатраты на установку, смазку, риск простоя и интервалы технического обслуживания. В случае сомнений обратитесь к программному обеспечению производителя подшипников (SKF Bearing Select, NSK Bearing Doctor или каталог подшипников Timken) и введите фактические параметры нагрузки, скорости и температуры для расчета. Срок службы подшипника L10 в часах для каждого кандидата. Резюме: Какой подшипник подходит для вашего применения? Выбирайте радиальные шарикоподшипники когда ваше приложение требует высокой скорости, низкого уровня шума, минимального обслуживания и умеренных комбинированных нагрузок. Они экономически эффективно охватывают большинство промышленных и потребительских применений, а их герметичные варианты исключают смазку как эксплуатационную проблему. Выбирайте конические роликоподшипники когда ваше приложение связано с тяжелыми комбинированными радиальными и осевыми нагрузками, скоростями вала от низких до средних и в средах, где более высокая плотность нагрузки оправдывает дополнительную сложность парной установки и периодического обслуживания. Ни один из типов подшипников не является универсальным — правильный выбор зависит от честной оценки нагрузки, скорости, окружающей среды и стоимости жизненного цикла. Во многих тяжелых системах сосуществуют оба типа: DGBB на валах высокоскоростных двигателей, конические роликоподшипники на тихоходных, сильно нагруженных выходных каскадах.

Обзор: типы коренных подшипников и как их выбрать Подшипники — это механические компоненты, которые уменьшают трение между движущимися частями, выдерживая при этом радиальные и/или осевые нагрузки. Есть более десятка различных типов подшипников в обычном промышленном использовании, каждый из которых спроектирован для определенных направлений нагрузки, скоростей, допусков на перекос и условий окружающей среды. Выбор неправильного типа приводит к преждевременному выходу из строя, чрезмерному нагреву или ненужным затратам. Наиболее широко используемый тип подшипников во всех отраслях промышленности — это подшипники. радиальный шарикоподшипник — ценится за свою универсальность, высокую скорость и низкое трение. Однако приложения, связанные с тяжелыми радиальными нагрузками, высокими осевыми нагрузками, комбинированными нагрузками или несоосностью валов, требуют использования разных типов подшипников. Это руководство охватывает все основные категории и содержит данные, необходимые для осознанного выбора. Радиальные шарикоподшипники: самый универсальный тип подшипника Радиальные шарикоподшипники (DGBB) являются эталоном, с которым часто сравнивают другие типы подшипников. Они состоят из внутреннего кольца, наружного кольца, набора шариков и сепаратора с глубокими дорожками качения, которые позволяют им выдерживать как радиальные, так и умеренные осевые нагрузки в любом направлении. Конструкция и основные характеристики Отличительной особенностью является глубокая непрерывная канавка, выточенная как на внутреннем, так и на внешнем кольцах. Такая геометрия канавок позволяет шарикам сохранять большую площадь контакта относительно их размера, что позволяет: Радиальная нагрузка: Первичная расчетная нагрузка; от умеренного до высокого в зависимости от размера подшипника Осевая нагрузка: До ~50% номинальной радиальной нагрузки в любом направлении — намного выше, чем у большинства других типов шарикоподшипников Скорость: Один из самых высоких показателей среди всех типов подшипников; обычные размеры обычно работают на 10 000–30 000 об/мин или выше Допуск на несоосность: Очень низкий — обычно От ±0,05° до ±0,10° ; вал и корпус должны быть точно выровнены Трение: Очень низкое трение при движении — идеально подходит для энергоэффективных и высокоскоростных применений. Распространенные варианты Открыто (без пломбы): Самое низкое трение; требует обслуживания внешней смазки Экранированный (ZZ): Металлические щиты с одной или обеих сторон; защищает от крупных загрязнений, позволяет вытечь небольшому количеству смазки Герметичный (2RS): Резиновые контактные уплотнения с обеих сторон; полностью закрытая консистентная смазка, пригодная для загрязненных сред Нержавеющая сталь: Для агрессивных или пищевых сред Тонкий срез (тип Кайдон): Чрезвычайно маленькое поперечное сечение для легких или ограниченных по пространству конструкций. Типичные применения Радиальные шарикоподшипники являются стандартным выбором в электродвигателях (их используют практически все дробные и встроенные двигатели), насосах, коробках передач, бытовой технике, автомобильных генераторах и шпинделях станков. SKF 6205-2RS — герметичный подшипник DGBB с диаметром отверстия 25 мм — является одним из наиболее широко производимых подшипников в мире, который используется во всем: от стиральных машин до конвейерных роликов. Радиально-упорные шарикоподшипники Радиально-упорные шарикоподшипники (ACBB) предназначены для комбинированных радиальных и осевых нагрузок, где осевая составляющая значительна. Шарики соприкасаются с дорожками качения в определенном месте. угол контакта - обычно 15°, 25° или 40° — который определяет соотношение осевой и радиальной грузоподъемности. Угол контакта 15°: Лучше всего подходит для высокоскоростных применений с умеренными осевыми нагрузками (например, шпиндели станков). Угол контакта 25°: Сбалансированные радиальные/осевые возможности; комбинированная загрузка общего назначения Угол контакта 40°: Высокая осевая грузоподъемность; используется там, где преобладают силы тяги Поскольку они создают осевую силу реакции при радиальной нагрузке, радиально-упорные шарикоподшипники почти всегда используются в пары, установленные спина к спине (DB) или лицом к лицу (DF) справляться с тягой в обоих направлениях. Они являются стандартным выбором для шпинделей станков, шариковых винтов и ступиц автомобильных колес (передняя ось). Цилиндрические роликовые подшипники В цилиндрических роликоподшипниках используются цилиндрические тела качения, которые обеспечивают линейный контакт с дорожками качения, а не точечный контакт, как в шарикоподшипниках. Этот линейный контакт распределяет нагрузку по гораздо большей площади, давая им радиальная нагрузка в 1,5–3 раза выше чем эквивалентные радиальные шарикоподшипники с теми же граничными размерами. Тип НУ/Н: Нет осевого расположения с одного кольца; свободно перемещается в осевом направлении — идеально подходит для компенсации теплового расширения Тип Нью-Джерси/НФ: Однонаправленное осевое расположение; справляется с ограниченной тягой в одном направлении Тип НУП/НП: Двунаправленное осевое расположение; выдерживает умеренную тягу в обе стороны Цилиндрические роликоподшипники также предлагают высокая скорость , уступая только шарикоподшипникам, поскольку ролики и дорожки качения могут быть отшлифованы с очень жесткими допусками. Они широко используются в электродвигателях, турбинах, коробках передач и прокатных станах. Ключевым ограничением является их почти нулевой допуск на несоосность - обычно under ±0.04°. Конические роликовые подшипники Конические роликоподшипники предназначены для работы тяжелые комбинированные радиальные и осевые нагрузки одновременно . И ролики, и дорожки качения имеют коническую форму — все конические поверхности сходятся в общей точке на оси подшипника, что является геометрическим требованием для чистого контакта качения. Угол контакта (обычно от 10° до 30° ) определяет соотношение осевой и радиальной пропускной способности. Более крутой угол несет большую осевую нагрузку, но требует более высокой осевой предварительной нагрузки для поддержания устойчивости. Как и радиально-упорные шарикоподшипники, конические роликоподшипники должны быть используется в противоположных парах потому что они воспринимают осевую нагрузку только в одном направлении. Радиальная нагрузка: Очень высокий — один из самых высоких среди всех типов подшипников качения. Осевая нагрузка: Высокий в одном направлении на подшипник; очень высокий в паре Рейтинг скорости: Умеренный — ниже, чем у цилиндрических роликовых или шарикоподшипников из-за трения скольжения на ребре большого конца ролика. Требования к предварительной загрузке: Должен быть правильно предварительно загружен во время установки; неправильный предварительный натяг является основной причиной преждевременного выхода из строя Преобладающими сферами применения являются автомобильные ступичные подшипники, дифференциалы транспортных средств, полуоси и коробки передач тяжелой промышленности. Тимкен 30206 Эта серия входит в число наиболее известных семейств конических роликоподшипников, используемых в автомобильной и промышленной сфере. Сферические роликовые подшипники Сферические роликоподшипники содержат два ряда бочкообразных роликов, движущихся по общей сферической дорожке качения наружного кольца. Эта сферическая внешняя дорожка качения позволяет подшипнику самовыравнивание с угловым смещением от ±2° до ±3° — сделать их предпочтительным выбором, когда прогиб вала, деформация корпуса или ошибки при установке неизбежны. Радиальная нагрузка: Очень высокий — один из самых высоких среди всех типов подшипников качения. Осевая нагрузка: Умеренный в обоих направлениях одновременно Допуск на несоосность: от ±1° до ±2,5° — лучший из всех типов роликовых подшипников Скорость: Умеренный; ниже, чем у шарикоподшипников, но достаточен для большинства тяжелых промышленных приводов Тяжелые конвейерные системы, бумажные фабрики, горнодобывающее оборудование, дробилки, вентиляторы и судовые гребные валы являются классическими сферами применения сферических роликоподшипников. Их выбирают там, где большие промежутки между опорами приводят к значительному отклонению вала или где трудно достичь или поддерживать точное выравнивание. Игольчатые роликоподшипники В игольчатых роликоподшипниках используются ролики с соотношение длины к диаметру от 3:1 до 10:1 — гораздо выше, чем у обычных цилиндрических роликов. Этот тонкий профиль обеспечивает очень высокая радиальная нагрузка при чрезвычайно компактном поперечном сечении , что делает их незаменимыми в конструкциях с ограниченным пространством. Вытянутая чашка (ракушечного типа): Тонкая внешняя оболочка, штампованная из стали; используется в планетарных передачах трансмиссии, шарнирах коромысел Клеточные сборки: Ролики сохранены в обойме; используется с закаленным валом в качестве внутренней дорожки качения, что позволяет сэкономить еще больше места Комбинированная игла/толчок: Радиальный элемент игольчатого ролика в сочетании с узлом упорной шайбы для компактной обработки смешанных грузов. Автомобильные трансмиссии, двухтактные двигатели (шатуны с малым концом), гидравлические насосы и универсальные шарниры (U-образные шарниры) являются основными сферами применения игольчатых подшипников. Компромисс нулевой допуск на перекос и чувствительность к ударным нагрузкам . Упорные подшипники: упорные шариковые и роликовые. Упорные подшипники специально предназначены для перевозки чистые или преимущественно осевые (осевые) нагрузки действует параллельно оси вала. Они выдерживают небольшую радиальную нагрузку или вообще не выдерживают никакой радиальной нагрузки, и их следует использовать в сочетании с радиальным подшипником, когда присутствуют оба типа нагрузки. Шариковые упорные подшипники Состоят из двух шайб (дорожек качения) и набора шариков в сепараторе. Простой, экономичный и способный выдерживать умеренные осевые нагрузки на относительно низких и средних скоростях. Часто встречается в автомобильных рулевых колонках, барных стульях и проигрывателях типа «ленивая Сьюзан». Не подходит для высокоскоростных приложений. — центробежная сила заставляет шарики скользить на высоких оборотах. Цилиндрические и конические роликоупорные подшипники Используйте ролики вместо шариков, обеспечивая значительно более высокая осевая нагрузка через линейный контакт. Упорные конические роликоподшипники выдерживают очень большие осевые нагрузки и используются в крюках кранов, буровом оборудовании и морских упорных блоках. Цилиндрические роликоподшипники используются в столах станков и прессах. Сферические роликовые упорные подшипники Сочетание очень высокой осевой нагрузки с возможность самовыравнивания до ±2° . Они также могут выдерживать умеренные радиальные нагрузки. Используется в упорных подшипниках судовых гребных винтов, вертикальных насосах и экструдерах, где сосуществуют большие осевые нагрузки и некоторое несоосность. Самовыравнивающиеся шарикоподшипники Самоустанавливающиеся шарикоподшипники имеют два ряда шариков, движущихся по общей сферической дорожке качения наружного кольца, что в принципе идентично сферическим роликоподшипникам, но в них вместо роликов используются шарики. Они вмещают От ±1,5° до ±3° углового смещения , больше, чем у радиальных шарикоподшипников, но меньшая радиальная нагрузка, чем у сферических роликоподшипников. Их основным преимуществом перед сферическими роликоподшипниками является меньшее трение и более высокая скорость , что делает их подходящими для валов с легкой и умеренной нагрузкой и неопределенностью соосности — типичными примерами являются сельскохозяйственная техника, текстильное оборудование и натяжные шкивы конвейеров. Сравнение всех основных типов подшипников В таблице ниже представлено прямое сравнение наиболее важных параметров производительности основных типов подшипников для принятия решения о выборе: Тип подшипника Радиальная нагрузка Осевая нагрузка Скорость Несоосность Шум/Трение Шар с глубокими канавками Хорошо Умеренный Отлично Ограниченный Отлично Угловой контактный шар Хорошо Хорошо Отлично Ограниченный Хорошо Цилиндрический ролик Отлично Ограниченный Хорошо Ограниченный Хорошо Конический ролик Отлично Отлично Умеренный Ограниченный Умеренный Сферический ролик Отлично Хорошо Умеренный Отлично Умеренный Игольчатый валик Отлично Плохо/Не подходит Хорошо Плохо/Не подходит Умеренный Самовыравнивающийся шар Умеренный Ограниченный Хорошо Отлично Хорошо Упор мяча Плохо/Не подходит Умеренный Умеренный Плохо/Не подходит Хорошо Сферический ролик Thrust Умеренный Отлично Ограниченный Хорошо Умеренный Как выбрать правильный тип подшипника: практическая основа Выбор правильного типа подшипника требует систематической оценки условий эксплуатации. Выполните следующие действия, чтобы сузить правильный выбор: Определите направление нагрузки: Только радиально → цилиндрический ролик или DGBB. Только осевой → упорный подшипник. Комбинированный → угловой контакт, конический или сферический ролик. Оцените величину нагрузки: Легкие и умеренные нагрузки → шарикоподшипники (меньшее трение, более высокая скорость). Тяжелые нагрузки → роликовые подшипники (линейный контакт, более высокая грузоподъемность в зависимости от размера). Оцените скорость работы: Высокая скорость (обычно более 3000–5000 об/мин) предпочтительнее шариковых подшипников, чем роликовых. Для очень высоких скоростей предпочтительны радиальные или радиально-упорные шарикоподшипники. Проверьте условия выравнивания: Если отклонение вала или несоосность корпуса превышает ±0,1°, используйте самовыравнивающиеся шарикоподшипники (легкие нагрузки) или сферические роликоподшипники (большие нагрузки). Учитывайте ограничения по пространству: Плотное радиальное пространство → игольчатые роликоподшипники. Тонкое осевое сечение → тонкопрофильные шарикоподшипники или упорные шайбы. Фактор окружающей среды: Загрязнение или смыв → герметичные радиальные шарикоподшипники или герметичные сферические роликоподшипники. Коррозионная среда → гибридные подшипники из нержавеющей стали или керамики. Рассчитать срок службы подшипника (L10): Используйте базовую формулу номинального срока службы ISO 281 с номинальной динамической нагрузкой выбранного подшипника (C) и эквивалентной динамической нагрузкой (P). Цель L10 ≥ 20 000 часов для большинства промышленных применений. Выбор типа подшипника в зависимости от отрасли и применения В некоторых отраслях и типах применений на основе многолетнего опыта эксплуатации были приняты передовые методы выбора типов подшипников: Выбор типов подшипников на основе передового опыта для распространенных применений в основных отраслях промышленности. Приложение Рекомендуемый тип подшипника Основная причина Электродвигатели (общего назначения) Шар с глубокими канавками Bearing Высокая скорость, низкое трение, низкий уровень шума Шпиндели станков Угловой контактный шар (paired) Высокая скорость, точность, комбинированная загрузка Ступица автомобильного колеса (заднеприводная) Конический ролик Bearing (paired) Тяжелые комбинированные нагрузки, регулируемый предварительный натяг Приводы горных конвейеров Сферический ролик Bearing Тяжелые нагрузки, допуск на перекос вала Автомобильная трансмиссия планетарная Игольчатый валик Bearing Высокая радиальная нагрузка в минимальном радиальном пространстве Упорный блок судового гребного винта Сферический ролик Thrust Bearing Очень высокая осевая нагрузка, самовыравнивание Промышленный редуктор (выходной вал) Цилиндрический ролик Thrust Bearing Разделяет радиальную и осевую нагрузку. Валы для сельскохозяйственной техники Самовыравнивающийся шар Bearing Несоосность from mounting, light loads Рекомендации по смазке и техническому обслуживанию подшипников по типам Требования к смазке существенно различаются в зависимости от типа подшипников и имеют решающее значение для достижения номинального срока службы. Более 50% преждевременных отказов подшипников связаны с проблемами со смазкой — слишком мало, слишком много, неправильный тип или загрязненная смазка. Радиальные шарикоподшипники (sealed): Заводская смазка на весь срок службы — при нормальных условиях повторная смазка не требуется. 20 000 часов . Сферические и цилиндрические роликоподшипники (большие): Обычно смазываются маслом в коробках передач или смазываются консистентной смазкой через регулярные промежутки времени — смазка каждые 2000–5000 часов распространено в промышленных условиях. Конические роликовые подшипники: Требуйте пристального внимания как к типу смазочного материала, так и к предварительному натягу — выбор вязкости масла имеет решающее значение; Масла ISO VG 150–320 типичны для промышленных конических роликоподшипников. Игольчатые роликоподшипники: Часто смазываются масляным брызгом или масляным туманом; в двигателях они полагаются на контур моторного масла — достаточная подача масла не подлежит обсуждению. Упорные подшипники: Должна сохранять масляную пленку при высоких осевых нагрузках — масляная смазка обычно предпочтительнее консистентной смазки для тяжелонагруженных осевых устройств.

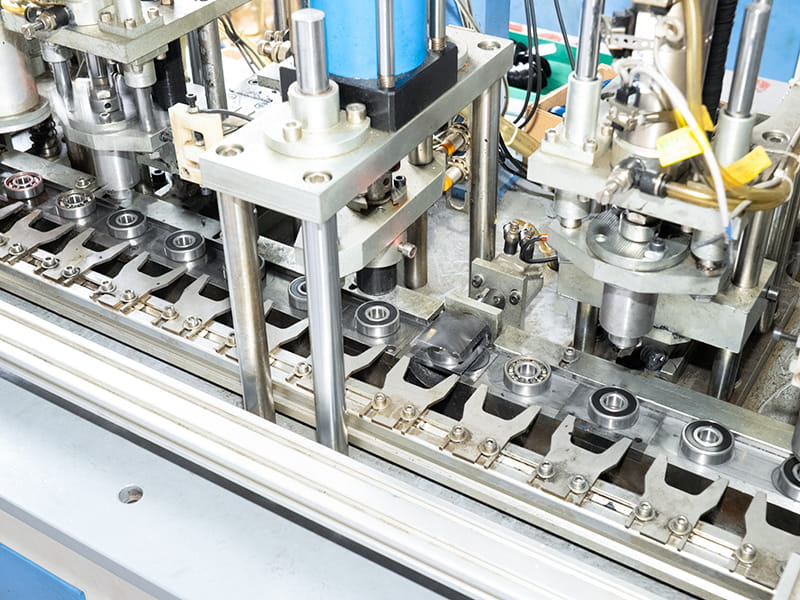

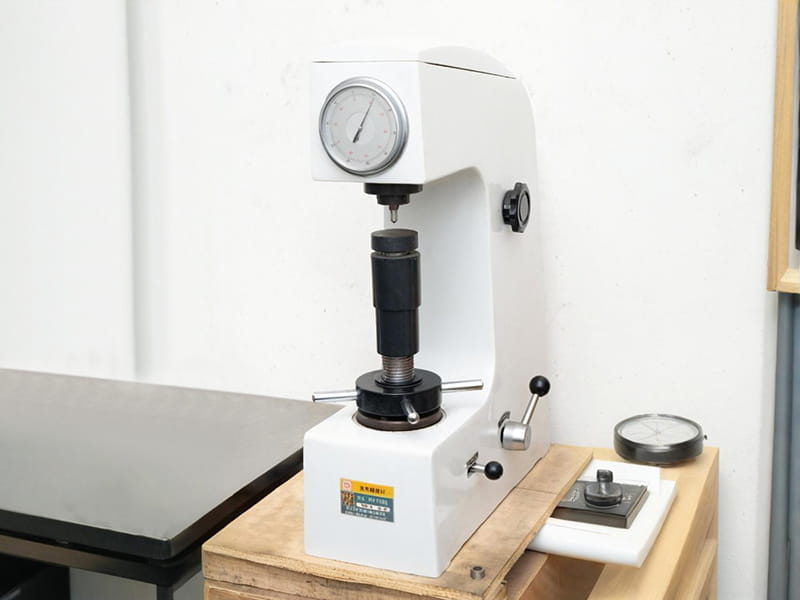

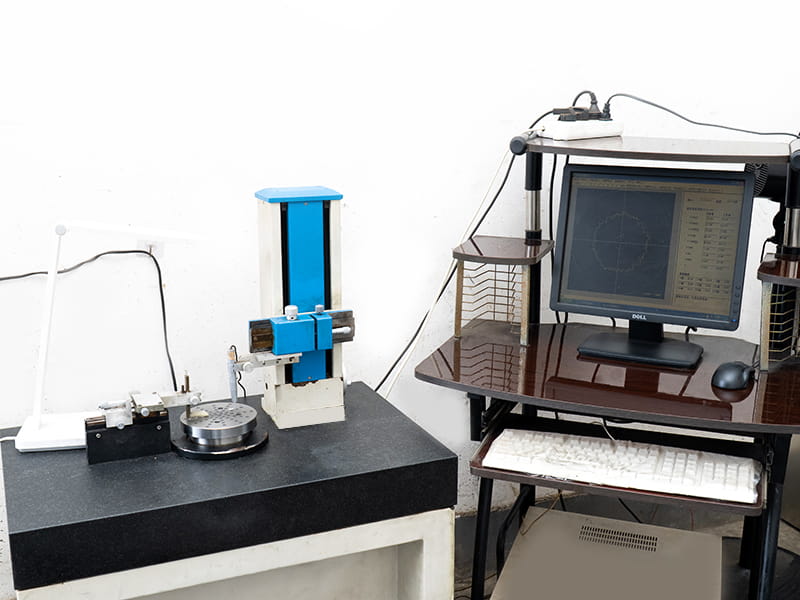

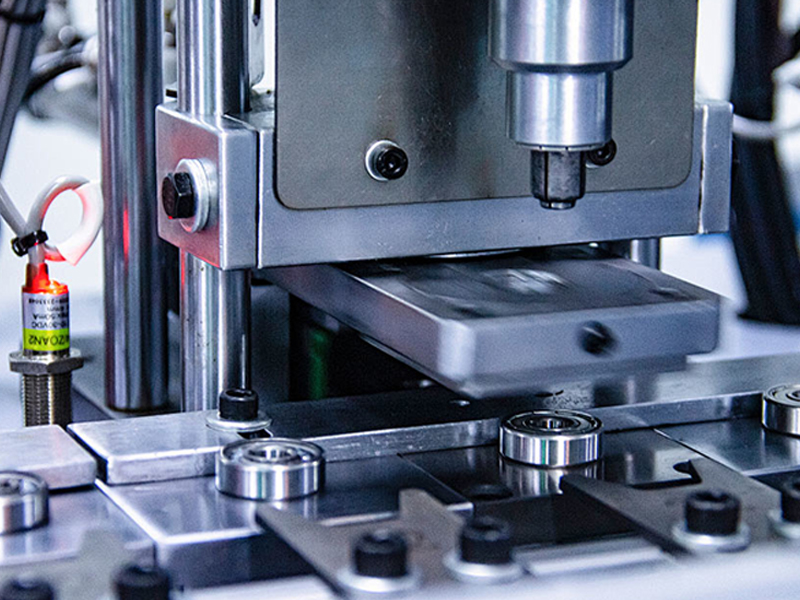

Как изготавливаются шарикоподшипники? Прямой ответ Шариковые подшипники производятся посредством точного многоэтапного процесса: стальную проволоку или стержень подвергают холодной формовке в грубые шарики, затем шлифуют и притирают до почти идеальной сферичности, подвергают термообработке для придания твердости и, наконец, собирают с внутренними и внешними кольцами, сепаратором, а иногда и с экраном или уплотнением. Весь процесс — от сырой стали до готового подшипника — может занять от нескольких часов до нескольких дней в зависимости от класса точности и размера подшипника. Радиальные шарикоподшипники (DGBB), наиболее широко используемый тип подшипников в мире, использует тот же основной процесс, но требует особенно жестких допусков на геометрию канавок дорожек качения. Подробное понимание этапов производства позволяет понять, почему высококачественные подшипники стоят дороже и почему даже незначительные отклонения на любом этапе могут привести к преждевременному выходу из строя. Сырье: какая сталь используется в шарикоподшипниках? Исходным материалом для большинства шарикоподшипников является хромированная сталь AISI 52100 (также известная как 100Cr6 или GCr15), высокоуглеродистая подшипниковая сталь, легированная хромом. Его типичный состав включает примерно 0,95–1,10% углерода и 1,30–1,60% хрома, что обеспечивает сочетание высокой твердости (обычно 58–65 HRC после термообработки), износостойкости и усталостной долговечности, необходимых подшипникам. Для сложных условий используются альтернативные материалы: Нержавеющая сталь (AISI 440C): Используется в агрессивных или влажных средах; немного меньшая твердость (~58 HRC), но отличная стойкость к ржавчине. Керамика из нитрида кремния (Si₃N₄): Используется в гибридных подшипниках для высокоскоростных или электроизоляционных применений; плотность примерно на 40% ниже, чем у стали, что значительно снижает центробежные силы при высоких оборотах. Цементируемые стали: Используется для колец подшипников большего размера, где сквозная закалка нецелесообразна. Чистота стального расплава имеет решающее значение. Включения — мельчайшие неметаллические частицы, попавшие в сталь, — действуют как места зарождения усталостных трещин. Подшипниковые стали премиум-класса производятся путем вакуумной дегазации или электрошлакового переплава (ЭШП) для снижения содержания включений до уровня ниже 1 частица на 100 мм² при ультразвуковом контроле . Производство шаров: от проволоки до идеальной сферы Процесс изготовления шаров — один из самых геометрически сложных в металлообработке. Готовый шарик стандартного радиального шарикоподшипника обычно должен находиться в пределах 0,25 мкм (0,00001 дюйма) идеальной округлости для мяча класса 10 (эквивалент ABEC-5). Шаг 1 – Холодная высадка (холодная штамповка) Стальная проволока соответствующего диаметра подается в машину холодной высадки. Матрица пробивает и сжимает каждый кусок проволоки в грубую форму шара, образуя характерную экваториальную «вспышку» или кольцо вокруг середины, называемую линией разъема или «кольцевой вспышкой». Эту вспышку позже придется удалить. Холодная высадка выполняется очень быстро: современные машины могут производить 300–600 необработанных шариков в минуту. . Шаг 2 – Удаление заусенцев (мягкая шлифовка) Шероховатые шарики помещаются между двумя чугунными пластинами с желобками. Когда пластины вращаются относительно друг друга, шарики катятся по траектории в форме восьмерки, постепенно удаляя запальное кольцо. Этот шаг приближает мяч примерно к 100–200 мкм окончательного размера . Шаг 3 – Термическая обработка Шары аустенитируются примерно 845°С (1550°Ф) , затем закаливают в масле до мартенсита и отпускают при температуре около 150–175 ° C для достижения целевой твердости 60–66 HRC. Правильная термообработка стабилизирует микроструктуру и снимает закалочные напряжения. Шаг 4 – Жесткая шлифовка Теперь закаленные шарики шлифуются между чугунными пластинами, наполненными абразивом (оксидом алюминия или карбидом кремния). Многократные проходы уменьшают диаметр шариков до нескольких микрометров от заданного диаметра и значительно улучшают округлость. Шаг 5 – Притирка Притирка — это окончательная операция калибровки, в которой используются все более мелкие абразивные составы (иногда вплоть до алмазной пасты 0,25 мкм). Он обеспечивает как конечный размер, так и зеркальную поверхность (Ra Шероховатость поверхности напрямую влияет на усталостную долговечность в контакте качения. — более шероховатая поверхность шарика может сократить срок службы подшипника L10 на 30–50 %. Изготовление колец: производство внутреннего и внешнего кольца Кольца (кольца) радиального шарикоподшипника являются компонентами, которые определяют нагрузочную способность и точность подшипника. В радиальных шарикоподшипниках оба кольца имеют непрерывную непрерывную канавку (выемки для заполнения отсутствуют), что позволяет им воспринимать как радиальные, так и осевые нагрузки. Ковка и токарная обработка Кольца обычно изготавливаются из стальных трубок или прутков. Для подшипников меньшего размера заготовки колец штампуются методом «заготовка и трубка». Для подшипников большего размера кольца изготавливаются методом горячей ковки. Затем заготовки обрабатываются на токарных станках с ЧПУ до черновых размеров, оставляя 0,1–0,5 мм измельченного материала на всех критически важных поверхностях. Термическая обработка колец Как и шарики, кольца проходят сквозную закалку (сталь 52100) или цементацию (для больших размеров) с последующим отпуском. Стабильность размеров во время последующего шлифования имеет решающее значение. остаточный аустенит выше ~15 % может привести к изменению размеров во время эксплуатации. , поэтому для минимизации этого иногда используется криогенная обработка (закалка при минусовой температуре от -70 до -196 ° C). Шлифование дорожек качения Шлифование дорожек качения является наиболее ответственным этапом обработки. Радиус канавки на дорожке качения DGBB обычно составляет 51,5–53% диаметра шара. (коэффициент соответствия 0,515–0,530). Слишком плотное соответствие увеличивает трение и нагрев; слишком свободное положение снижает грузоподъемность. Шлифовальные станки с ЧПУ с контролем в процессе обработки обеспечивают допуск на радиус дорожки качения до ±2 мкм на прецизионных подшипниках. Суперфинишная обработка (хонингование) После шлифования дорожки качения подвергаются суперфинишной обработке с использованием вибрирующих абразивных камней для достижения значений Ra ниже 0,05 мкм . Этот процесс также корректирует микроскопические волнистости, оставшиеся после шлифовки. Хорошо обработанная дорожка качения может увеличить усталостный срок службы подшипника в 2–4 раза по сравнению с шлифованной поверхностью. Клетка: как держать мячи на равном расстоянии Сепаратор (также называемый фиксатором) поддерживает равномерное расстояние между шариками, предотвращает контакт шариков с шариками и направляет шарики через зону нагрузки. Конструкция сепаратора оказывает существенное влияние на производительность при высоких скоростях и температурах. Распространенные материалы сепараторов и типичные области их применения для радиальных шарикоподшипников Материал клетки Макс. коэффициент скорости (n×дм) Диапазон температур Типичное использование Прессованная сталь (штампованная) До 300 000 мм·об/мин от −30 до 150°С Общепромышленное использование Полиамид (PA66-GF25) До 500 000 мм·об/мин от −40 до 120°С Высокоскоростные электродвигатели Латунь (обработанная) До 400 000 мм·об/мин от −60 до 200°С Высокотемпературные или прецизионные приложения ПЭК До 600 000 мм·об/мин от −60 до 250°С Аэрокосмическая, вакуумная, химическая Штампованные стальные сепараторы изготавливаются методом прогрессивной штамповки из листовой стали, а затем склеиваются вместе. Полимерные сепараторы, отлитые под давлением (PA66 или PEEK), производятся на обычном оборудовании для литья под давлением с армированием стекловолокном для дополнительной жесткости. Процесс сборки радиальных шарикоподшипников Сборка радиального шарикоподшипника — это точная операция. Поскольку у DGBB нет заправочного отверстия, шарики необходимо загружать с использованием специального метода эксцентриковой вставки. Проверка кольца: Перед сборкой внутренние и наружные кольца проходят 100% калибровку по диаметру отверстия, наружному диаметру, ширине и дорожке качения. Эксцентричная загрузка: Внутреннее кольцо смещено внутри внешнего кольца, образуя отверстие в форме полумесяца. Вставляется максимальное количество шаров, прошедших через это отверстие — это всегда меньше шаров, чем окончательный счет. Центрирование шара: Кольца возвращаются в концентрическое положение, равномерно распределяя шарики по дорожке качения. Установка клетки: Клетка защелкивается или приклепывается вокруг шариков, чтобы сохранить расстояние. В нейлоновых клетках с защелкой две половинки защелкиваются вместе; в клепаных стальных сепараторах каждая заклепка запрессовывается индивидуально. Смазка: Впрыскивается отмеренное количество смазки (обычно 25–35 % свободного внутреннего пространства). Слишком мало жира приводит к голоданию; слишком большое количество вызывает взбалтывание и перегрев. Уплотнение или экранирование: Бесконтактные щитки (тип ZZ) или контактные резиновые уплотнения (тип 2RS) запрессовываются или обжимаются в канавку наружного кольца. Окончательная проверка и маркировка: Перед маркировкой лазером или чернилами готовые подшипники проверяются на предмет внутреннего зазора, уровня шума (проверяются на виброчувствительных шпинделях) и косметических дефектов. Прецизионные классы: что означают допуски ABEC и ISO? Точность подшипников классифицируется по классам допусков. Чем жестче допуск, тем больше этапов производства требуется и тем выше стоимость. Сравнение прецизионных классов шарикоподшипников ABEC, ISO и JIS. Оценка ABEC Класс ИСО Класс JIS Допуск на диаметр отверстия (диаметр 25 мм) Типичное применение ЭКАБ 1 Р0 0 0/-12 мкм Общее оборудование, конвейеры ЭКАБ 3 П6 6 0/-8 мкм Электродвигатели, насосы ЭКАБ 5 П5 5 0 / −6 мкм Шпиндели станков, воздуходувки ЭКАБ 7 П4 4 0 / −5 мкм Высокоскоростные шпиндели, гироскопы ЭКАБ 9 П2 2 0/-2,5 мкм Прецизионные приборы, аэрокосмическая промышленность Для большинства промышленных радиальных шарикоподшипников (например, повсеместно встречающихся серий 6200 или 6300) Класс ABEC 1/P0 является стандартным. . Переход от ABEC 1 к ABEC 5 обычно увеличивает стоимость подшипников на 20–50 %; переход в ABEC 7 может удвоить или утроить этот показатель. Контроль качества на протяжении всего процесса Современные линии по производству подшипников осуществляют как производственные, так и заключительные проверки качества. К основным методам проверки относятся: Размеры: Пневматические или электронные пневматические манометры измеряют диаметр отверстия и внешний диаметр с точностью до субмикрона со скоростью, превышающей 100 деталей в минуту на автоматизированных линиях. Проверка округлости (круглости): Приборы Talyrond или CMM проверяют как кольца, так и шарики на предмет отклонений формы. Испытание на шум и вибрацию (измеритель Anderon): Собранные подшипники вращаются на калиброванном шпинделе; уровни вибрации измеряются в трех частотных диапазонах. Значения C3 (высокочастотные) Anderon выше 0,8 обычно отклоняют подшипник. на малошумных классах. Проверка твердости: шкала Роквелла C; выборочно на основе партий термообработки. Магнитопорошковый/капиллярный контроль: Для обнаружения поверхностных трещин, особенно после шлифования (опасность ожогов при шлифовании). Измерение внутреннего зазора: Радиальный внутренний зазор (RIC) проверяется и классифицируется по классам зазора (C2, CN/нормальный, C3, C4) в соответствии с требованиями к предварительному натягу применения. Почему радиальные шарикоподшипники доминируют в мировом производстве Радиальные шарикоподшипники представляют собой примерно 30–35% всех шариковых и роликовых подшипников, производимых в мире , что делает их наиболее распространенным типом подшипников. В 2023 году мировой рынок подшипников превысил 45 миллиардов долларов США, при этом значительная доля приходится на DGBB. Их доминирование обусловлено тремя преимуществами производства и дизайна: Заливочная выемка не требуется: Глубокая канавка дорожки качения позволяет нагружать достаточное количество шариков, не ослабляя кольца насечками, что упрощает процесс обработки колец. Универсальная обработка грузов: Они воспринимают как радиальные, так и осевые (осевые) нагрузки в обоих направлениях без каких-либо модификаций — преимущество конструкции, которое во многих случаях устраняет необходимость в парных радиально-упорных подшипниках. Стандартизированные размеры: ISO 15 определяет полный спектр стандартизированных комбинаций диаметра/наружного диаметра/ширины (серии 6000, 6200, 6300, 6400), обеспечивающих глобальную взаимозаменяемость и эффективность крупносерийного производства. Например, один радиальный шарикоподшипник 6205 (диаметр диаметром 25 мм) может выдерживать статическую радиальную нагрузку 6,55 кН и динамическая радиальная нагрузка 14,8 кН. , работать на скорости до 13 000 об/мин со смазкой консистентной смазкой и достигать срока службы L10, превышающего 1000 часов при умеренных нагрузках - и все это при стоимости единицы менее 3 долларов США при объемах производства. Распространенные производственные дефекты и их причины Понимание того, что может пойти не так при производстве подшипников, помогает инженерам оценивать качество поставщиков и диагностировать неисправности на местах. Растирание ожогов: Вызвано чрезмерным нагревом при шлифовании; образует белый (повторно закаленный) или темный (переотпущенный) слой на дорожке качения. При шлифовании ожоги сокращают усталостную долговечность на до 80% и обнаруживаются с помощью шумов Баркгаузена или контроля травления. Изменение диаметра шарика: Даже разброс диаметров шариков в 1 мкм приводит к дисбалансу распределения нагрузки: один или два шарика несут непропорционально высокие нагрузки, вызывая растрескивание раньше, чем предполагалось. Волнистость дорожки качения: Периодические неровности на дорожке качения (в отличие от неровностей) вызывают вибрацию определенных частот (частот прохождения шарика). Некачественная суперфинишная обработка – частая причина. Остаточный аустенит: Недостаточная термическая обработка оставляет нестабильный аустенит в микроструктуре. При циклических нагрузках и температурах он превращается в мартенсит, вызывая увеличение размеров и искажение дорожек качения. Неправильная заливка смазки: Как избыточная, так и недостаточная смазка сокращают срок службы подшипников. Оптимальное заполнение зависит от приложения; Герметизированные на весь срок службы DGBB обычно используют 25–35% заполнение пустот на заводе.

Шарикоподшипники работают по замена трения скольжения трением качения — набор закаленных стальных шариков расположен между двумя концентрическими кольцами (называемыми дорожками качения), позволяя одному кольцу плавно вращаться относительно другого, воспринимая как радиальные, так и осевые нагрузки. В результате значительно снижается трение, нагрев и износ по сравнению с простым валом, вращающимся непосредственно в отверстии. Среди всех конструкций шарикоподшипников, радиальные шарикоподшипники являются наиболее широко используемым типом в мире , которые встречаются во всем: от электродвигателей и автомобильных колес до бытовой техники и прецизионных инструментов, поскольку их глубокая геометрия дорожек качения позволяет им выдерживать значительные нагрузки как в радиальном, так и в осевом направлениях одновременно на высоких скоростях с минимальным обслуживанием. Основной принцип: как работают шарикоподшипники Фундаментальная инженерная проблема, которую решает шарикоподшипник, заключается в следующем: когда две поверхности скользят друг по другу под нагрузкой, коэффициент трения скольжения обычно составляет от 0,1 до 0,3, что приводит к значительному нагреву и износу. Когда вместо этого шарик катится между двумя поверхностями, коэффициент трения качения падает до от 0,001 до 0,005 — часто в 100 раз ниже. Это физическая основа каждого когда-либо созданного шарикоподшипника. С практической точки зрения шарикоподшипник состоит из четырех основных компонентов, работающих вместе: Внутреннее кольцо (внутреннее кольцо): Запрессован на вращающийся вал. На его внешней поверхности имеется точно отшлифованная канавка (дорожка качения), которая направляет шарики. Внешнее кольцо (внешнее кольцо): Установлен в отверстии корпуса. На его внутренней поверхности имеется соответствующая канавка дорожки качения. Одна раса вращается; другой обычно стационарен. Тела качения (шарики): Сферы из закаленной стали (или керамики), которые катятся по дорожкам качения, передавая нагрузку от одного кольца к другому посредством точечного контакта. Клетка (фиксатор): Компонент, который равномерно распределяет шарики по окружности, предотвращая их соприкосновение друг с другом и обеспечивая равномерное распределение нагрузки. Как нагрузка передается через шарикоподшипник При приложении радиальной нагрузки (перпендикулярно оси вала) она проходит от вала через внутреннее кольцо, через точку контакта каждого шарика в зоне нагрузки, через внешнее кольцо и в корпус. Нагрузка распределяется не на все шарики одинаково — в стандартном радиальном шарикоподшипнике примерно 5 шариков в нижней половине несут большую часть радиальной нагрузки в то время как верхние шары несут небольшую нагрузку или вообще не имеют ее, в зависимости от угла контакта и внутреннего зазора. Под осевой нагрузкой (параллельно оси вала) шарики прижимаются к буртикам канавок дорожек качения. Глубина и кривизна этих канавок определяют, какую осевую нагрузку может выдержать подшипник — именно это отличает радиальные шарикоподшипники от других типов. Что такое радиальные шарикоподшипники? Радиальный шарикоподшипник представляет собой особую конструкцию шарикоподшипника, в которой канавки дорожек качения как на внутреннем, так и на наружном кольцах глубже, чем в стандартном радиальном шарикоподшипнике - обычно с радиусом канавки примерно от 51,5% до 53% диаметра шара. Такая более глубокая геометрия канавок создает большую площадь контакта между шариком и дорожкой качения, позволяя подшипнику выдерживать как радиальные, так и осевые нагрузки в любом направлении, не требуя каких-либо дополнительных компонентов осевого ограничения. Радиальный шарикоподшипник был стандартизирован под ИСО 15:2017 и обозначается в сериях 6000, 6200, 6300 и 6400 основными производителями (SKF, NSK, FAG, NTN, TIMKEN), при этом номер серии указывает ширину и грузоподъемность относительно размера отверстия. Серия 6200 является самой широко производимой серией подшипников в истории. Основные размерные характеристики радиальных шарикоподшипников Серия стандартных радиальных шарикоподшипников и их типичные размерные характеристики Серия Диапазон диаметров отверстий (мм) Ширина Грузоподъемность Типичное применение 6000 10–150 Дополнительный свет Свет Инструменты, небольшие моторы 6200 10–180 Свет Средний Электродвигатели, насосы, вентиляторы 6300 10–200 Средний Тяжелый Редукторы, компрессоры 6400 20–180 Тяжелый Очень тяжелый Тяжелый machinery, construction equipment Как производятся радиальные шарикоподшипники Процесс производства радиальных шарикоподшипников является одной из наиболее точных операций массового производства в машиностроении. Допуски измеряются в микрометрах, а качество поверхности дорожек качения обычно лучше Ra 0,1 мкм — более гладкое, чем у большинства полированных зеркальных поверхностей. Ковка и токарная обработка колец: Внутренние и наружные кольца изготавливаются методом холодной ковки или токарной обработки из подшипниковой стали (обычно хромистая сталь 52100 или SAE 52100), а затем подвергаются черновой обработке до почти чистой формы. Термическая обработка: Кольца имеют сквозную закалку 58–65 HRC (твердость по Роквеллу) путем закалки и отпуска, что придает поверхностям дорожек качения способность выдерживать циклические контактные напряжения. Шлифование: Дорожки качения, отверстие и внешний диаметр шлифуются до окончательных размеров с помощью прецизионных шлифовальных станков с ЧПУ. Это наиболее важный шаг для обеспечения точности подшипников. Производство мячей: Стальную проволоку охлаждают в шероховатые шарики, затем шлифуют и притирают в несколько этапов до тех пор, пока погрешность сферичности не станет менее 0,25 мкм для шарика класса 10. . Сборка: Внутреннее кольцо, шарики, сепаратор и наружное кольцо собираются по методу Конрада — внутреннее кольцо эксцентрично смещено внутри наружного кольца, чтобы создать зазор, через который вставляются шарики, затем сепаратор равномерно центрирует их. Проверка и тестирование: Перед заполнением смазкой и уплотнением каждый подшипник проверяется на радиальный люфт, уровень шума (с использованием датчиков вибрации) и соответствие размеров. Материалы, используемые в радиальных шарикоподшипниках Хромистая сталь 52100: Стандартный материал колец и шариков; обеспечивает высокую твердость, хорошую усталостную прочность и экономичность. Нержавеющая сталь (AISI 440C): Используется в агрессивных или влажных средах; немного меньшая грузоподъемность, чем у 52100, но отличная устойчивость к ржавчине. Керамические шарики из нитрида кремния (Si₃N₄): Используется в гибридных подшипниках; На 60% легче стали, не проводит электричество и способен работать на более высоких скоростях — используется в высокоскоростных шпинделях и электродвигателях. Материалы клетки: Прессованная сталь (наиболее распространенная), полиамид (PA66, для бесшумной работы на высоких скоростях) и обработанная латунь (для работы при высоких температурах). Уплотнения, щитки и смазка: объяснение вариантов Радиальные шарикоподшипники доступны в открытой, экранированной и закрытой конфигурациях. Выбор напрямую влияет на интервал смазки, устойчивость к загрязнениям и скорость работы. Сравнение конфигураций радиальных шарикоподшипников по типу уплотнения Конфигурация Суффикс обозначения Защита от загрязнения Скорость Повторное смазывание Открыть (нет) Нет Самый высокий Требуется Одинарный/двойной экранированный З/ЗЗ Умеренный (бесконтактный металл) Высокий Иногда возможно Одинарное/двойное уплотнение РС/2РС Высокий (rubber lip contact) Умеренный Смазка на всю жизнь Конфигурация 2RS (с двойным резиновым уплотнением) является наиболее часто используемым вариантом для общепромышленного использования, поскольку он поставляется предварительно заполненным смазкой и не требует дополнительной смазки в течение всего срока службы — обычно рассчитан на Срок службы L10 составляет от 10 000 до 50 000 часов работы. в зависимости от нагрузки и скорости. grease fill level inside a sealed deep groove ball bearing is critical: производители обычно заполняют свободное пространство в подшипнике на 25–35 %. . Переполнение приводит к потерям при перемешивании, которые повышают рабочую температуру и сокращают срок службы подшипников. Грузоподъемность и номинальная скорость: что означают цифры Каждый радиальный шарикоподшипник характеризуется двумя номиналами нагрузки и индексом скорости, которые инженеры используют для расчетов: Базовая динамическая нагрузка (C): constant radial load under which a bearing will achieve a basic rating life (L10) of один миллион оборотов . Например, подшипник 6205 (диаметр диаметром 25 мм) имеет класс C примерно 14,0 кН. Базовая статическая нагрузка (C₀): maximum static load that produces a maximum contact stress of 4,200 MPa — the threshold above which permanent deformation of the raceway begins. For the 6205, C₀ ≈ 6.55 kN. Эталонная скорость: speed at which thermal equilibrium is reached under a specified light load — a practical upper limit for continuous operation. The 6205 2RS has a reference speed of approximately 9,000 rpm. Ограничение скорости: absolute maximum speed, typically 20–30% above reference speed, which the bearing can tolerate only briefly without special lubrication measures. bearing life equation (ISO 281) is: L10 = (C/P)³ × 10⁶ оборотов , где P — эквивалентная динамическая нагрузка. Увеличение нагрузки в два раза снижает срок службы подшипников в 8 раз; уменьшение нагрузки вдвое увеличивает ее в 8 раз. Это кубическое соотношение делает правильный расчет нагрузки наиболее важным фактором при выборе подшипника. Радиальные шарикоподшипники по сравнению с другими типами шарикоподшипников Понимание того, в чем радиальные шарикоподшипники превосходят альтернативы и где другие типы более подходят, необходимо для правильной спецификации. Радиальные шарикоподшипники по сравнению с радиально-упорными, упорными и самовыравнивающимися шарикоподшипниками Тип подшипника Радиальная нагрузка Осевая нагрузка Скорость Лучший вариант использования Шар с глубоким пазом Хорошо Хорошо (both directions) Очень высокий Общего назначения, двигатели, насосы Угловой контактный шарик Хорошо Очень высокий (one direction) Высокий Шпиндели станков, ШВП Упорный мяч Нет Очень высокий (axial only) Низкий Вертикальные валы, винтовые домкраты Самовыравнивающийся шар Умеренный Ограниченный Высокий Несоосные валы, длинный вал deep groove ball bearing's advantage is its универсальность : он выдерживает комбинированные нагрузки, работает на высоких скоростях, требует минимального обслуживания в герметичном виде и доступен в стандартных размерах от десятков производителей по всему миру, что делает его выбором по умолчанию, если только конкретное применение не требует специальной конструкции. Распространенные виды отказов и способы их предотвращения Понимание того, почему шарикоподшипники выходят из строя, имеет важное значение для увеличения срока службы. Более 50% преждевременных отказов подшипников вызваны проблемами со смазкой. (недостаточная смазка, неправильный тип смазки или загрязнение) в соответствии с данными анализа отказов подшипниковой отрасли. Остальные неисправности примерно делятся на неправильную установку, перегрузку и несоосность. Усталостное расслоение primary natural wear mechanism: repeated stress cycles cause subsurface cracks in the raceway steel that eventually propagate to the surface, producing flakes (spalls). This is the failure mode that L10 life calculations predict. It produces a distinctive rumbling noise detectable by vibration monitoring before catastrophic failure. Бринеллинг и ложный бринеллирование. Истинное бринеллирование возникает, когда статическая перегрузка превышает C₀, вызывая необратимые вмятины на дорожке качения в точках контакта шариков. Ложное бринеллирование возникает, когда неподвижный подшипник испытывает небольшие колебательные вибрации (например, во время транспортировки), изнашиваясь неглубокими впадинами в каждом положении шарика. Оба создают равномерно расположенные ямы вокруг дорожки качения. и значительно повышенный шум и вибрация во время работы машины. Электрическая эрозия (флютинг) Серьезный и все более распространенный вид отказа в двигателях с частотно-регулируемым приводом (ЧРП) и электромобилях: блуждающие электрические токи проходят через подшипник, создавая дуговые разряды в точках контакта шарика с дорожкой качения, которые разрушают стальную поверхность, превращая ее в характерную стиральную доску или рифленый рисунок. Для профилактики необходимы изолированные подшипники (наружное кольцо с керамическим покрытием) или керамические гибридные подшипники с шариками из нитрида кремния. Загрязнение и коррозия Загрязнение твердыми частицами (грязь, металлическая стружка) приводит к трехчастичному абразивному износу и образованию вмятин. Влага вызывает появление ржавчины на дорожках качения и шариках. Предотвращение загрязнения посредством правильного выбора уплотнений более эффективно, чем любое другое отдельное действие по техническому обслуживанию. для продления срока службы подшипников. Как правильно выбрать и установить радиальный шарикоподшипник Правильный выбор и установка так же важны, как и качество подшипников. Правильно выбранный подшипник, установленный неправильно, преждевременно выйдет из строя; неправильно выбранный подшипник выйдет из строя независимо от качества установки. Контрольный список выбора Рассчитайте эквивалентную динамическую нагрузку P на основе фактических радиальных и осевых сил по формуле P = XFr YFa (где X и Y — коэффициенты нагрузки из таблиц производителя). Рассчитайте требуемый класс C, исходя из желаемого срока службы L10 и рабочей скорости: C = P × (L10h × n × 60/10⁶)^(1/3) . Убедитесь, что опорная скорость подшипника превышает рабочую скорость приложения. Выберите правильный вариант уплотнения (2RS для загрязненной среды, ZZ для умеренного загрязнения и более высокой скорости, открытый для чистого высокоскоростного применения). Укажите правильный класс внутреннего зазора: Зазор C3 (больше нормального) рекомендуется, когда подшипник подвергается термическому расширению. во время работы или когда внутреннее кольцо плотно запрессовано. Рекомендации по установке Никогда не ударяйте молотком по подшипнику. Используйте инструмент для установки подшипника или втулку, которая прикладывает усилие только к запрессованному кольцу — внутреннее кольцо для крепления вала, наружное кольцо для крепления корпуса. При посадке с натягом нагрейте подшипник до 80–100°C (используя индукционный нагреватель, а не открытое пламя), чтобы расширить его перед установкой на вал. Перед установкой проверьте размеры вала и корпуса на соответствие классу допуска подшипника — седла, выходящие за пределы допусков, вызывают ошибки предварительного натяга или проскальзывание кольца. После установки перед подачей питания убедитесь, что вал вращается плавно, без неровностей и чрезмерного сопротивления.

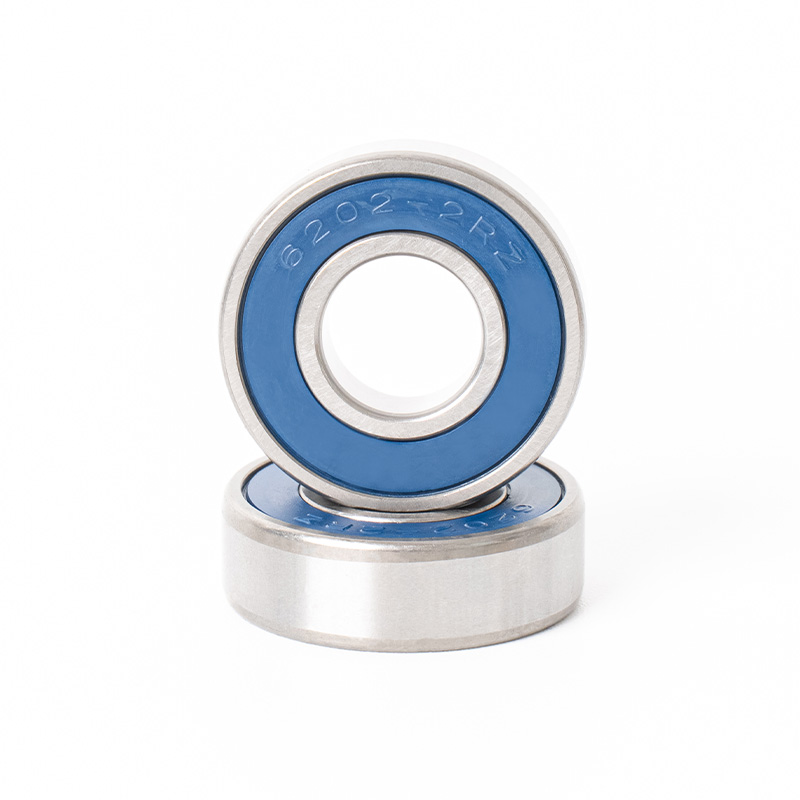

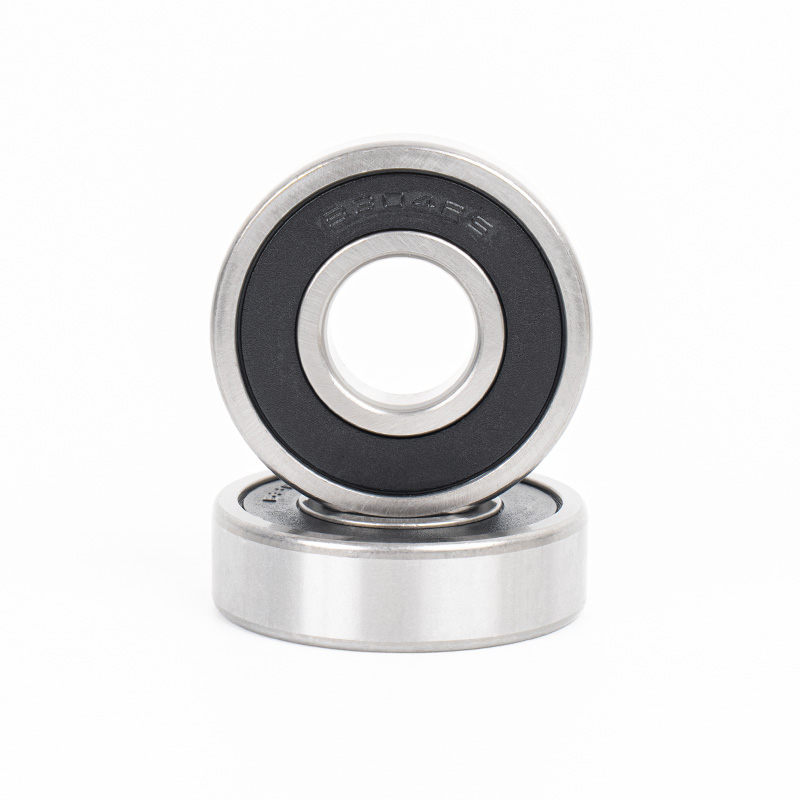

Прямой ответ: какой суффикс выбрать? При выборе радиальный шарикоподшипник , суффикс после номера подшипника — Открыть, ЗЗ или 2РС — определяет тип уплотнения и определяет пригодность для вашего применения. Вот краткий ответ: Открытые подшипники не имеют щитов и печатей. Выбирайте их, когда внешняя смазка подается непрерывно и рабочие скорости очень высоки. Подшипники ЗZ (металлически экранированные) смазаны и защищены с обеих сторон тонкими стальными пластинами. Выбирайте их для умеренных скоростей, сухих или слегка загрязненных сред, где возможна периодическая повторная смазка. Подшипники 2РС (с резиновым уплотнением) смазаны консистентной смазкой и уплотнены с обеих сторон контактными резиновыми уплотнениями. Выбирайте их для влажных, пыльных или сильно загрязненных сред, где требуется герметичность на весь срок службы. На практике 2РС - наиболее широко используемый вариант. в общем машиностроении, автомобилестроении и промышленности, поскольку обеспечивает наилучшую защиту от загрязнений при приемлемой скорости. ЗЗ подходит для высокоскоростного сухого оборудования, а Открыть — для прецизионного или высокоскоростного оборудования, где смазка управляется извне. Что такое радиальные шарикоподшипники и почему суффикс имеет значение Радиальные шарикоподшипники (DGBB) являются наиболее часто используемым типом подшипников в мире, на их долю приходится примерно 80% всех применений шарикоподшипников глобально. Они предназначены для восприятия радиальных и умеренных осевых нагрузок в обоих направлениях и доступны в широком диапазоне диаметров отверстий — обычно от 3 мм (миниатюрная серия) до более 400 мм в крупных промышленных размерах. Геометрия сердечника — глубокие канавки дорожек качения, которые точно соответствуют шарикам — идентична для вариантов Открыть, ZZ и 2РС с одним и тем же номером подшипника. Что изменилось, так это защитное устройство по бокам подшипника. Это различие влияет на удержание смазки, исключение загрязнения, момент трения, максимальную скорость и интервал технического обслуживания. Неправильно выбранный суффикс может привести к преждевременному выходу из строя в течение нескольких недель; правильный выбор может обеспечить полный номинальный срок службы подшипника L10 — часто От 20 000 до 100 000 часов работы в правильно применяемых условиях. Соглашения о суффиксах немного различаются в зависимости от производителя. Наиболее распространенными эквивалентами являются: ZZ (СКФ, НСК, НТН) = 2З (FAG/Schaeffler) = металлические экраны с обеих сторон 2RS (НСК, НТН) = 2РШ (СКФ) = 2РСР (FAG) = резиновые контактные уплотнения с обеих сторон Open = без суффикса или иногда обозначается пустым суффиксом в таблицах каталога Открытые подшипники: максимальная скорость, без встроенной защиты Открытый радиальный шарикоподшипник не имеет защитных экранов или уплотнений с обеих сторон. Дорожки качения и шарики полностью открыты. Это не ошибка — это осознанный выбор конструкции, адаптированной к конкретным условиям эксплуатации. Как смазываются открытые подшипники Открытые подшипники поставляются либо сухими (чтобы пользователь мог наполнить их смазкой или маслом во время сборки), либо смазываются посредством внешней циркуляции масла или системы смазки распылением в машине. В высокоскоростных шпинделях воздушно-масляная смазка впрыскивается непосредственно в подшипник снаружи — метод, который требует, чтобы подшипник был открыт, чтобы масло могло течь и отводить тепло. Преимущество в скорости открытых подшипников Поскольку отсутствует контактное трение из-за уплотнений и сопротивление взбалтыванию из-за предварительно набитой смазки, открытые подшипники могут работать на самых высоких скоростях из трех вариантов. Для типичного Подшипник 6206 (отверстие 30 мм) , эталонная скорость SKF для открытой версии составляет примерно 14000 об/мин , по сравнению с 12 000 об/мин у 2Z (ZZ) и 9 000 об/мин у 2РШ (2RS). Где используются открытые подшипники Шпиндели станков с ЧПУ и шпиндели шлифовальных кругов, где высокая скорость имеет решающее значение. Внутренние детали коробки передач залиты маслом — подшипник сидит в масляном поддоне и смазка постоянная. Электродвигатели в чистых средах, где собственные смазочные ниппели двигателя питают подшипник снаружи. Применения, в которых подшипник требует периодической очистки и повторной упаковки в рамках планового графика технического обслуживания. Ограничения открытых подшипников Нулевая защита от загрязнения — пыль, вода и мусор проникают свободно и непосредственно истирают дорожки качения. Смазка не удерживается — в устройствах, смазываемых консистентной смазкой, открытые подшипники требуют более частых интервалов замены смазки. Не подходит для использования вне помещений, во влажных, пыльных условиях или на предприятиях пищевой промышленности без дополнительных уплотнений корпуса. Подшипники ZZ: металлические экраны для умеренной защиты на высокой скорости. Подшипники ZZ оснащены два тонких щитка из штампованной стали , по одному с каждой стороны подшипника. Эти экраны закреплены на внешнем кольце и имеют небольшой рабочий зазор с внутренним кольцом — они не соприкасаются. Такое бесконтактное расположение играет центральную роль в работе подшипника ZZ. Как работают щиты ZZ Поскольку стальной экран не касается внутреннего кольца, существует нулевой дополнительный момент трения от самой защиты. Щиток действует как лабиринт: он создает узкий зазор (обычно 0,1–0,3 мм), который ограничивает попадание крупных частиц и удерживает смазку за счет уменьшения центробежного выброса. Однако этот зазор не герметичен — мелкая пыль, водяной пар и жидкость все равно могут проникнуть внутрь при достаточном давлении или длительном воздействии. Подшипники ZZ поставляются предварительно смазанными на заводе и обычно заправленными до 25–35% свободного внутреннего объема смазкой на основе литиевого комплекса или полимочевины. Поскольку смазка закрыта с обеих сторон, повторная смазка снаружи без разборки невозможна, поэтому выбор смазки на этапе производства имеет решающее значение. Скорость и температура Бесконтактный экран не выделяет тепла от трения, поэтому подшипники ZZ работают холоднее, чем подшипники 2RS, при эквивалентных скоростях. Для того же 6206 подшипник , типичный вариант ZZ достигает номинальной тепловой скорости примерно На 15–25 % выше, чем у эквивалента 2RS. . Пределы рабочих температур обычно определяются характеристиками смазки, а не материалом защитного покрытия — стандартные марки работают при постоянной температуре примерно 120°C, а высокотемпературные смазки — до 150°C или выше. Типичные области применения подшипников ZZ Электродвигатели в сухих и чистых помещениях — одно из самых массовых применений в мире. Вентиляторы, воздуходувки и вентиляционное оборудование, в которых присутствует пыль, но проникновение влаги минимально. Бытовая техника: барабаны стиральных машин, моторы пылесосов, электроинструменты. Автомобильные генераторы переменного тока и натяжные шкивы — применение на высоких скоростях и в сухой среде. Конвейерные системы на сухих складах и легких производствах. Ограничения подшипников ZZ Бесконтактный зазор позволяет со временем проникать мелким загрязнениям (частицы менее ~0,2 мм) и влаге, что не подходит для условий промывки. Стальной экран может подвергнуться коррозии во влажной или химически агрессивной среде, что может привести к попаданию металлических частиц в дорожку качения. Смазку нельзя заменить без снятия подшипника — предварительно упакованная смазка должна соответствовать ожидаемому сроку службы. Подшипники 2RS: резиновые контактные уплотнения для максимального исключения загрязнения Подшипники 2RS оснащены два резиновых контактных уплотнения , по одному с каждой стороны. Кромка уплотнения, изготовленная из нитрильного каучука (NBR) в стандартных вариантах или версий с кромками из HNBR, EPDM или PTFE для сложных условий эксплуатации, обеспечивает постоянный трущийся контакт с канавкой на внутреннем кольце. Этот контакт создает настоящий барьер против загрязнения и потери смазки. Почему 2RS обеспечивает превосходную герметизацию В отличие от лабиринтного зазора щитка ZZ, кромка уплотнения 2RS физически закрывает путь между внутренней частью подшипника и внешней средой. Это означает, что мелкая пыль, водяные брызги, технологические жидкости и абразивные частицы не могут попасть в полость подшипника при нормальных условиях эксплуатации. Независимые испытания показали, что подшипники 2RS в загрязненной среде достигают Срок службы увеличивается в 3–10 раз. эквивалентных подшипников ZZ — точное кратное число в зависимости от степени загрязнения и скорости. Уровень смазки в подшипниках 2RS обычно выше — до 30–40% свободного внутреннего объема — поскольку герметичная среда сводит к минимуму окисление смазки и загрязнение влагой, сохраняя целостность смазочной пленки на протяжении всего срока службы подшипника. Штраф за скорость контактных уплотнений Резиновая кромка, контактирующая с внутренним кольцом, создает дополнительный момент трения . На низких и средних скоростях это незначительно, но на высоких скоростях вращения выделяемое при трении тепло может повысить температуру подшипников и ускорить деградацию смазки. Контактное уплотнение также обеспечивает более низкую предельную скорость по сравнению с вариантами ZZ или Open. Для 6206 2RS подшипник , эталонная скорость обычно составляет около 9000 об/мин против 12 000 об/мин у аналога ZZ и 14 000 об/мин у Open. Некоторые производители предлагают вариант с низким коэффициентом трения, обозначаемый 2РСЛ (СКФ) или 2РЗ — в котором кромка уплотнения оптимизирована для уменьшения силы контакта при сохранении функции уплотнения. Эти варианты частично закрывают разрыв между скоростными возможностями 2RS и ZZ, сохраняя при этом гораздо лучшую защиту от загрязнения, чем щит. Типичные применения подшипников 2RS Подшипники ступиц автомобильных колес и подшипники натяжителя — подвержены воздействию брызг, грязи и циклических температур. Сельскохозяйственная техника: сеялки, плуги и приводы комбайнов, работающие на мелкозернистой почве и песке. Оборудование для производства продуктов питания и напитков, требующее устойчивости к мытью (варианты уплотнений из EPDM или HNBR). Насосы, компрессоры и оборудование HVAC для наружной или полуоткрытой установки. Конвейерные системы в горнодобывающей, карьерной, цементной и других средах с высоким содержанием пыли. Медицинские приборы, лабораторные инструменты и оборудование для чистых помещений, где герметичная эксплуатация на весь срок службы исключает интервалы технического обслуживания. Прямое сравнение: краткий обзор Open, ZZ и 2RS Параметр Open ZZ (Металлический Щит) 2RS (Резиновое уплотнение) Тип защиты Нет Бесконтактный лабиринтный зазор Контактное резиновое манжетное уплотнение Исключение загрязнения Нет Умеренный (только крупные частицы) Отлично Удержание смазки Нет Хорошо Отлично Максимальная скорость (пример 6206) ~14000 об/мин ~12000 об/мин ~9000 об/мин Момент трения Самый низкий Низкий (бесконтактный) Высшее (контактное трение) Предварительно заполнен смазкой Нет (или минимально) Да (заполнение 25–35%) Да (заполнение 30–40%) Возможна повторная смазка Да Только с разборкой Только с разборкой Водостойкость/влагостойкость Нет Бедный Хорошо to excellent Типичная максимальная температура (постоянная) Зависит от смазки До 150°C (ограничение по смазке) До 120°C (уплотнение NBR) Стоимость единицы (относительная) Самый низкий Низкий–средний Средний Таблица 1. Сравнение основных характеристик радиальных шарикоподшипников Open, ZZ и 2RS. Значения скорости основаны на справочных данных серии 6206. Односторонние и двухсторонние варианты: Z, ZZ, RS и 2RS. Стоит отметить, что существуют и односторонние варианты: подшипник, обозначенный Z имеет один металлический экран и подшипник, обозначенный RS (или РС1 ) имеет одно резиновое уплотнение, оставляя противоположную сторону открытой. Они используются в конкретных договоренностях, где: Одна сторона подшипника обращена к чистой, смазанной маслом среде (открытая сторона обращена к маслу), а другая сторона обращена к грязной или внешней среде (экранированная или герметичная сторона обращена наружу). Смазочный ниппель подает смазку с одной стороны, поэтому противоположная сторона должна быть открыта или защищена (не герметична), чтобы обеспечить возможность удаления старой смазки. Пространственные или температурные ограничения делают полностью герметичный подшипник непрактичным. В большинстве новых разработок двусторонняя защита (ZZ или 2RS) входит в стандартную комплектацию. , поскольку обеспечивает симметричное удержание смазки и исключение загрязнения независимо от ориентации подшипника. Варианты материалов уплотнений в семействе 2RS Не во всех подшипниках 2RS используется одинаковая резиновая смесь. Материал уплотнения должен соответствовать диапазону рабочих температур и любому химическому воздействию, с которым может столкнуться подшипник. Основные варианты: Материал уплотнения Общие обозначения Диапазон температур Лучше всего использовать для NBR (Нитриловый каучук) 2РС, 2РШ, 2РСР от −40°С до 120°С Общего назначения, наиболее распространенный стандарт HNBR (гидрированный NBR) 2HNBR (зависит от производителя) от −40°С до 150°С Автомобильные, высокотемпературные двигатели EPDM (Этиленпропилен) Зависит от производителя от −50°С до 150°С Мытье продуктов питания/напитков (устойчиво к пару) ФКМ / Витон Зависит от производителя от −20°С до 200°С Химические заводы, помещения с горячим маслом Уплотнение с кромкой из ПТФЭ 2РЗ, LLU (NSK), LHU от −50°С до 120°С Герметичная работа с низким коэффициентом трения на средней и высокой скорости. Таблица 2. Варианты материалов уплотнений для радиальных шарикоподшипников 2RS с указанием температурных диапазонов и рекомендаций по применению. Использование неправильного материала уплотнения является распространенной и дорогостоящей ошибкой. Например, установка стандартного подшипника с уплотнением из NBR при постоянной температуре 140°C приведет к затвердеванию и растрескиванию резины уплотнения в течение нескольких сотен часов, что приведет к потере смазки и попаданию загрязнений, чего не произошло бы при использовании уплотнений из HNBR или FKM. Влияние на шум и вибрацию подшипников Расположение уплотнений также влияет на уровень шума, что важно для электродвигателей, бытовой техники, медицинского оборудования и офисного оборудования, где бесшумная работа является конструктивным требованием. Открытые подшипники создают минимальный собственный шум от самого подшипника, поскольку отсутствует контактное трение уплотнения. Однако в загрязненной среде они создают больше шума по мере прогрессирования износа дорожек качения. ZZ подшипники издают характерное низкочастотное «шипение» при взаимодействии смазки с металлическим экраном на высоких скоростях, что заметно в некоторых высокоточных двигателях. 2RS подшипники производят немного более высокий базовый шум из-за изменения крутящего момента при контакте уплотнения, но их превосходное исключение загрязнения означает, что уровень шума остается неизменным. стабильный в течение длительного срока службы по сравнению с подшипниками Open или ZZ в грязной среде. Для прецизионных применений с низким уровнем шума — офисных принтеров, медицинских инструментов, серводвигателей — укажите уровень шума подшипников (ABEC 3 или ABEC 5 и выше) и сверьтесь с данными испытаний на вибрацию, предоставленными производителем (обычно выраженными в уровнях Anderon или значениях дБ(А)) в дополнение к спецификациям уплотнений. Распространенные ошибки спецификации и как их избежать Следующие ошибки являются причиной значительной доли преждевременных отказов радиальных шарикоподшипников в эксплуатации: Использование ZZ во влажных или промывных средах. Бесконтактный зазор допускает попадание воды, что приводит к вымыванию смазки и коррозии дорожек качения. Всегда указывайте 2RS (с уплотнением из EPDM или HNBR) при любом воздействии воды, пара или чистящих жидкостей. Использование 2RS при превышении допустимой скорости. Непрерывная работа подшипника 2RS со скоростью выше номинальной приводит к чрезмерному нагреву от трения на кромке уплотнения, что ускоряет деградацию смазки и износ уплотнения. Если требования к скорости превышают предел 2RS, рассмотрите вариант с уплотнением 2RZ или с низким коэффициентом трения или переоцените уплотнение корпуса, чтобы разрешить использование подшипника ZZ или открытого подшипника. Смешивание типов смазок при повторном смазывании открытых подшипников. Несовместимые базовые масла и системы загустителей могут привести к разжижению смазки, потере вязкости и потере достаточной пленки. Всегда определяйте тип существующей смазки перед добавлением новой смазки. Предполагается, что ZZ и 2RS взаимозаменяемы на одном чертеже. Некоторые группы технического обслуживания заменяют ZZ на 2RS (или наоборот), поскольку размеры подшипников идентичны. Это существенная ошибка — разница в характеристиках уплотнения может сократить срок службы в загрязненных условиях в 3–10 раз. Игнорирование совместимости материалов уплотнений при повышенных температурах. Стандартные уплотнения из NBR не рассчитаны на температуру выше 120°C. Для таких применений, как приводы конвейеров печей, подшипники сушилок или компоненты моторного отсека, всегда используйте HNBR, FKM или вариант ZZ с заполнением высокотемпературной смазкой. Руководство по принятию решений: выбор правильного варианта для вашего приложения Используйте следующие критерии для выбора правильного варианта радиального шарикоподшипника: Условия применения Рекомендуемый вариант Причина Масляная ванна/смазка с циркуляцией масла Open Поставляется внешняя смазка; требуется максимальная скорость Высокоскоростной прецизионный шпиндель (чистый, сухой) Открыть или ZZ Минимальное трение; сухая среда Внутренний электродвигатель, сухая среда ZZ Хорошо grease retention; no moisture risk Общепромышленная, умеренная пыль ЗЗ или 2РС Зависит от наличия влаги; используйте 2RS, если сомневаетесь Наружная, влажная или промывная среда 2RS Контактное уплотнение исключает попадание воды и мелких частиц Сельское хозяйство/горнодобывающая промышленность/сильная пыль 2RS Критическое максимальное исключение загрязнения Мойка пищевых продуктов (паром) 2RS (уплотнение EPDM) Паростойкость; пищевая смазка Повышенная температура (постоянно >120°C) ZZ (смазка HT) или 2RS (HNBR/FKM) Уплотнения NBR разрушаются при температуре выше 120°C. Герметичный на весь срок службы, нет доступа для обслуживания 2RS Лучшее удержание жира и защита от загрязнений Таблица 3. Руководство по выбору вариантов радиальных шарикоподшипников открытого типа, ZZ или 2RS с учетом особенностей применения. Резюме: правильный выбор в каждом сценарии Суффиксы Open, ZZ и 2RS представляют собой три принципиально разных подхода к защите радиальных шарикоподшипников. Открытые подшипники максимизируют скорость и допускают внешнюю смазку. ; они подходят для высокоскоростного прецизионного оборудования с управляемыми системами смазки. Подшипники ZZ уравновешивают скорость, сохраняя базовую смазку и исключая частицы. ; они являются рабочей лошадкой чистой, сухой техники с умеренной скоростью. Подшипники 2RS обеспечивают максимальную защиту от загрязнения и самый длительный срок службы без технического обслуживания. ; они являются предпочтительным вариантом везде, где присутствует влага, пыль или агрессивная среда. Если вы сомневаетесь в выборе между ZZ и 2RS для новой конструкции, практическим вариантом по умолчанию является 2RS со стандартным уплотнением из NBR — он охватывает самый широкий диапазон условий эксплуатации, а небольшое снижение скорости редко является ограничивающим фактором в общепромышленных приложениях при скорости ниже 10 000 об/мин. Зарезервируйте ZZ для применений, где вы можете убедиться, что сухие, чистые условия и преимущество в скорости действительно необходимо.
